미니 레일 빠른 설치 태양광 설치 시스템

장기간 야외 서비스를 위한 프리미엄 원자재 표준

공급업체가 제공하는 미니 레일 빠른 설치 태양광 장착 시스템의 모든 부품샤먼 아너 에너지이중층 양극 처리된 부식 방지 처리를 받은 항공우주 등급 6005-T5 알루미늄 합금을 주요 프로파일로 엄격하게 채택합니다. 이 산업 수준의 표면 처리는 여러 가지 실용적인 장점을 제공합니다.

구조 및 재료

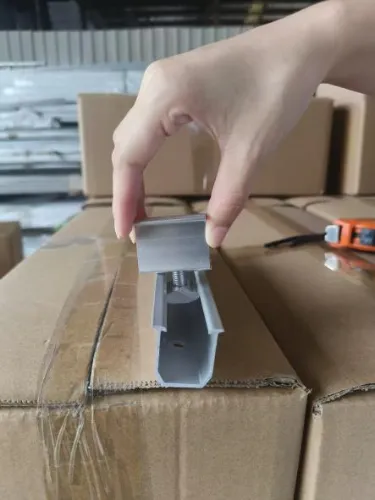

본체 프로파일: 양극산화 처리된 부식 방지 처리된 6005-T5 알루미늄 합금. U자형 레일 홈은 이전 그림에 표시된 빠른 설치 클램프와 완벽하게 일치합니다.

하단 패스너: 스테인레스 스틸 셀프 태핑 나사 및 EPDM 방수 고무 개스킷이 장착되어 있습니다. 브래킷은 원래 지붕 방수층을 손상시키지 않고 컬러 강철 타일 표면에 직접 고정할 수 있습니다.

표준 사용 가능 길이: 120mm, 150mm 등 요청 시 맞춤 크기 길이가 지원됩니다.

주요 설계 장점

1. 경량 구조와 저렴한 비용

기존의 4m 길이 풀사이즈 알루미늄 가이드 레일은 원자재 알루미늄을 과도하게 소모하고 무거운 운송 부하를 초래합니다. 당사의 미니 레일 빠른 설치 태양광 장착 시스템은 단일 지점 지지 설계를 채택합니다. 알루미늄 소비를 거의 60%까지 줄입니다.

2. 초고속 현장 설치

한 명의 작업자가 고공 마운팅 작업을 완료할 수 있습니다. 셀프 태핑 나사를 사용하여 짧은 레일만 잠그면 됩니다. 일치하는 퀵 릴리스 클램프와 협력하면 태양광 패널을 레일 홈에 똑바로 끼울 수 있으며 사전 나사산 볼트 위치 지정이 더 이상 필요하지 않습니다. 각각의 짧은 레일은 지붕 경사와 도리 간격 편차에 맞게 개별적으로 조정할 수 있습니다.

3. 비파괴 및 방수 지붕 장착 솔루션

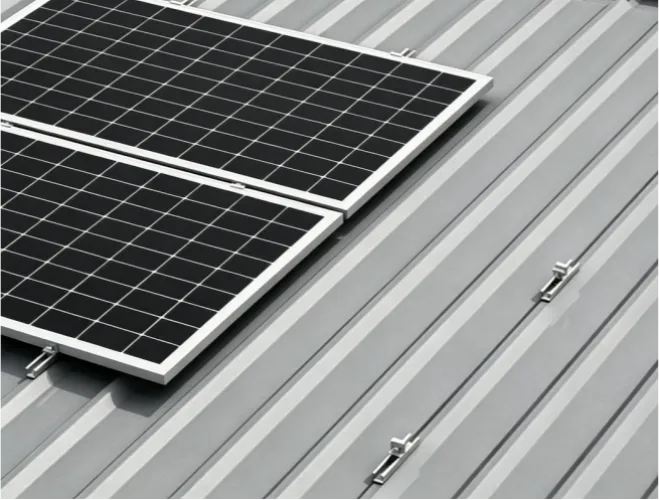

전체 길이의 바닥 고무 개스킷은 모든 나사 구멍을 완전히 덮어 드릴 구멍을 통해 빗물이 새는 것을 방지합니다. 이 미니 레일 빠른 설치 태양광 설치 시스템은 스탠딩 솔기 지붕, 각도 잠금 타일 및 공장 건물용 사다리꼴 컬러 강철 시트를 포함한 다양한 유형의 금속 지붕에 적합합니다.

4. 폭넓은 호환성

레일에는 표준 40mm 개구부 홈이 있습니다. 이 제품은 글로벌 시장에서 판매되는 주류 태양광 패널 미드 클램프 및 엔드 클램프와 함께 작동하며 두께가 30mm~40mm인 태양광 모듈 프레임에 적합합니다.

미니 레일 빠른 설치 태양광 장착 시스템을 설치하는 방법

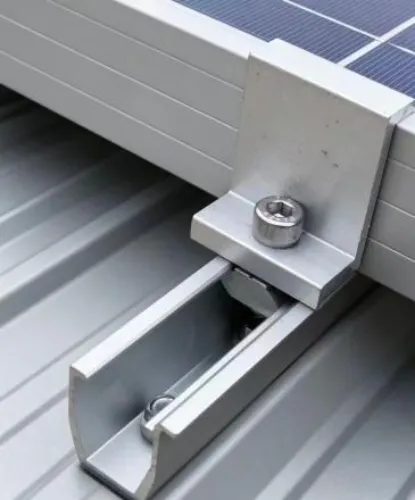

미니 U자형 짧은 레일의 조립은 간단합니다. 셀프 태핑 나사를 옥상에 박아 레일을 고정한 다음 중간 클램프 또는 측면 클램프를 레일에 밀어 넣고 태양광 패널을 고정합니다.

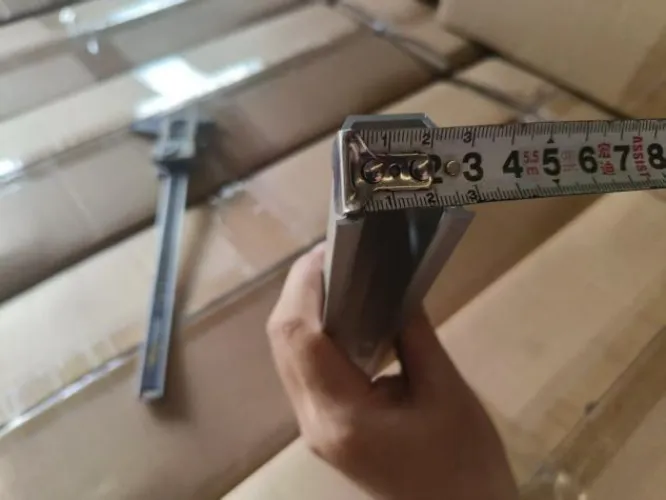

샘플검사

제품 출고 전 시험 조립을 실시하고 모든 치수를 엄격하게 확인합니다.

샤먼 아너 에너지는 전문적인 지도, 정확한 견적, 신뢰할 수 있는 품질의 제품을 제공할 것입니다.
