PV Roof Kliploks: 프로파일을 일치시키고 올바르게 설치하십시오.

H온너에너지, 전문 공급 업체PV 장착 시스템 액세서리. 루프 클립부터 매칭 레일까지 당사는 다양한 원스톱 솔루션을 제공합니다. 당사의 클립록은 앵글형, 스탠딩 심, 사다리꼴 및 최신 통합 설계를 포함하며 시중의 거의 모든 주류 프로파일 강판과 호환되며 비표준 맞춤화도 가능합니다. 레일 측면에서는 다양한 하중 및 범위 요구 사항을 충족하기 위해 다양한 사양의 고강도 알루미늄 레일과 스테인리스 스틸 커넥터를 보유하고 있습니다. 귀하가 EPC 회사이든, 설치업체이든, 실제로 비용을 지불하는 사람이든 관계없이 Xiamen Honor Energy는 견고한 제품과 빠르고 번거롭지 않은 지원을 제공합니다.

이제 지붕 클립록에 대해 설명하겠습니다. 주요 작업은 매우 간단합니다. 강철 지붕의 융기 부분을 물고 전체 PV 레일과 패널 시스템을 지탱하는 것입니다. 좀 더 자세히 살펴보겠습니다.
우선, 패널을 제자리에 단단히 고정합니다. 비, 바람 또는 어떠한 날씨에도 모듈이 그대로 유지되도록 하는 것이 핵심입니다.
둘째, 이것은 앵글형 지붕과 스탠딩 심 지붕의 경우 큰 특징입니다. 이 클립록에는 드릴 구멍이 하나도 필요하지 않습니다. 구멍이 없다는 것은 누출이 없다는 것을 의미합니다. 지붕의 원래 방수 기능을 그대로 유지합니다. 이는 공장이나 창고 옥상을 다룰 때 정확히 원하는 것입니다. 이는 대규모 산업 또는 창고 지붕에 매우 적합합니다.

바람 저항 개선 - 일부 클립록은 안티 리프트 유형으로 특별히 설계되어 폭풍우에 강한 상승력에 대한 추가 유지력을 제공합니다.

다양한 리브 프로파일 수용 - kliplok은 강판 리브의 정확한 모양과 크기에 맞게 맞춤 제작할 수 있어 꼭 맞도록 제작됩니다.
이 외에도 kliplok은 태풍 방지 시스템, 눈 미끄럼 방지 장치, 심지어 지붕에 장식용 알루미늄 패널을 고정하는 데에도 사용됩니다.

지붕클립락의 주요 특징

방수에는 타협이 없습니다. 이것이 가장 큰 판매 포인트입니다. 구멍을 뚫지 않았기 때문에 원래의 방수막이 그대로 유지됩니다. 특히 스탠딩 솔기 클립록은 잠긴 가장자리에 직접 물려 누출 위험이 거의 없습니다.



빠른 설치 – 많은 구성요소가 공장에서 사전 조립될 수 있습니다. 현장에서는 간단히 제자리에 고정하고 볼트를 조이기만 하면 됩니다. 이렇게 하면 시간과 노동력이 모두 절약됩니다.
경량 및 내부식성 – 대부분의 클립록은 표면 마감 처리가 양극 처리된 알루미늄 합금(예: 6063-T5 또는 6005-T5)으로 제작됩니다. 지붕에 추가 하중을 거의 추가하지 않으며 1000시간 이상의 염수 분무 테스트를 통과합니다.



하지만 단점도 있습니다. 비침투성이지만 클립록은 지붕에 영구적으로 접착되지 않습니다. 장기간 바람, 눈 또는 지진 하중을 받으면 점차 느슨해지거나 심지어 분리될 수도 있습니다. 그러므로 정기적인 점검은 필수적이다.
사전에 하중 용량을 확인해야 합니다. – 프로파일 강철 지붕은 하중 지지 능력이 제한되어 있습니다. PV 시스템의 추가 중량은 원래 설계 하중을 초과해서는 안 됩니다. 업계 관행에서는 새 부하에 대해 대략 0.15kN/m²를 제안합니다. 실제로 패널과 장착 시스템의 총 중량은 일반적으로 평방 미터당 20~35kg입니다. 항상 원본 구조 도면을 확보하고 설치 전에 하중 검증을 수행하십시오.

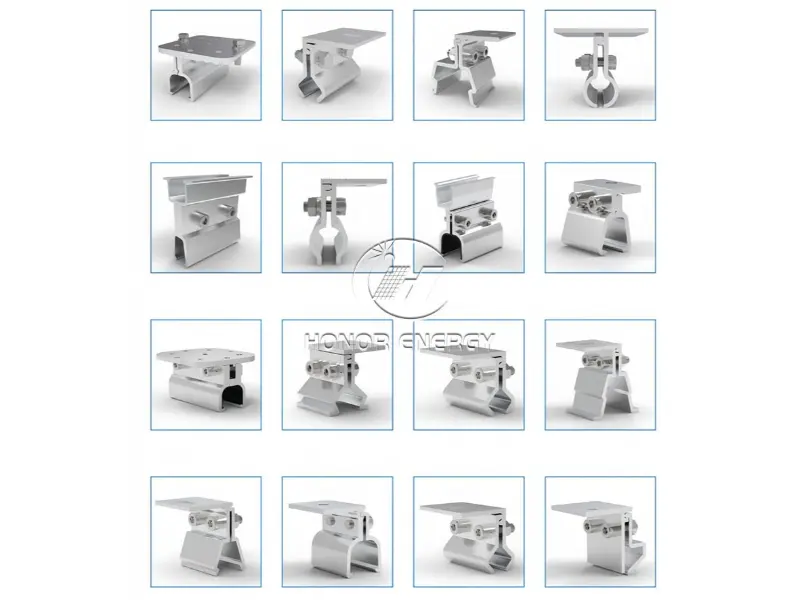

지붕 클립록의 주요 유형

kliplok의 선택은 전적으로 강판의 프로파일에 따라 달라집니다. 리브 모양에 따라 다양한 클립록 디자인이 필요합니다.

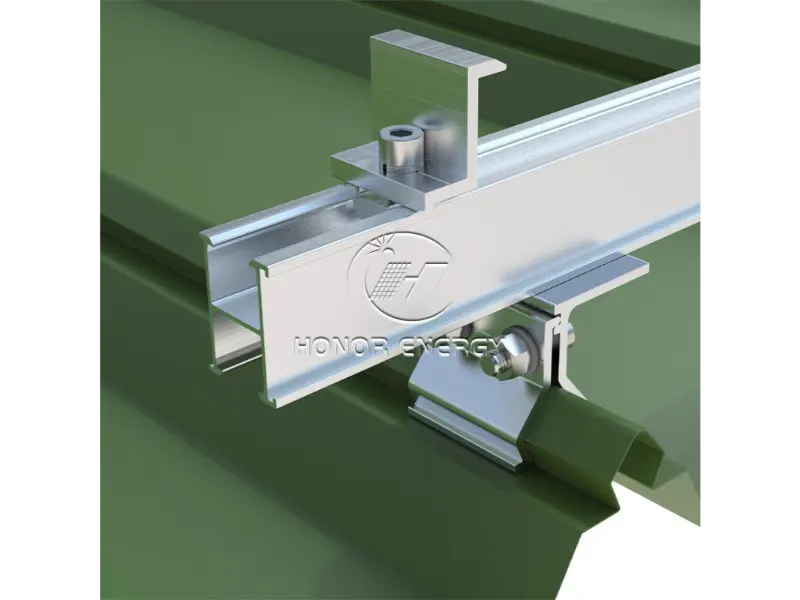

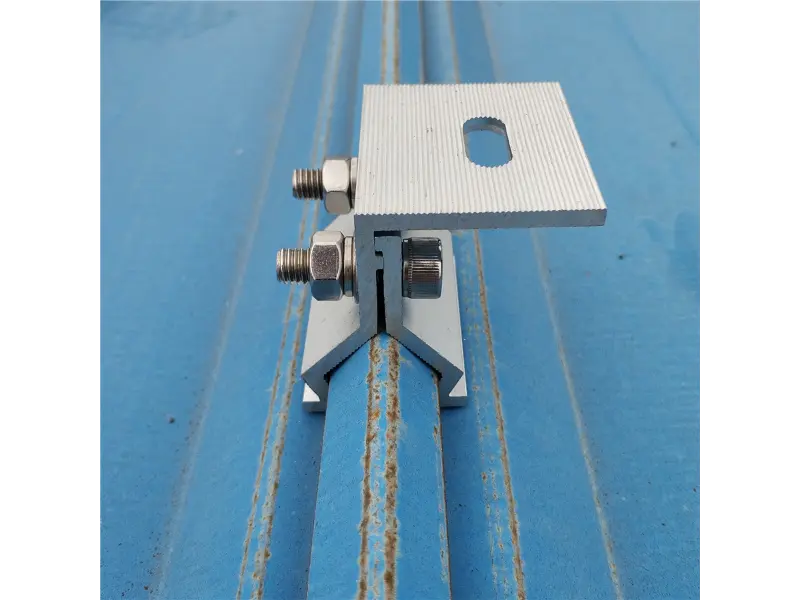

앵글형 클립록

일치하는 지붕 프로파일: 앵글형 프로파일 강판(일반 모델: 470, 760, 820 등).
앵글형 시트에는 각진 골이 있어 클립록을 잡기에 완벽한 모양입니다. 우리 클립록에는 갈비뼈에 바로 물릴 수 있도록 설계된 턱이 있는데, 가장 좋은 점은 무엇입니까? 지붕에 구멍 하나도 뚫지 마세요. 설치는 간단합니다. 알루미늄 클립록을 리브 위에 놓고 볼트를 조입니다.
요즘에는 장착 레일이 전혀 필요 없는 통합 앵글형 클립록을 사용할 수 있습니다. 모듈을 클립록에 직접 고정할 수 있어 설치 시간이 크게 단축됩니다.

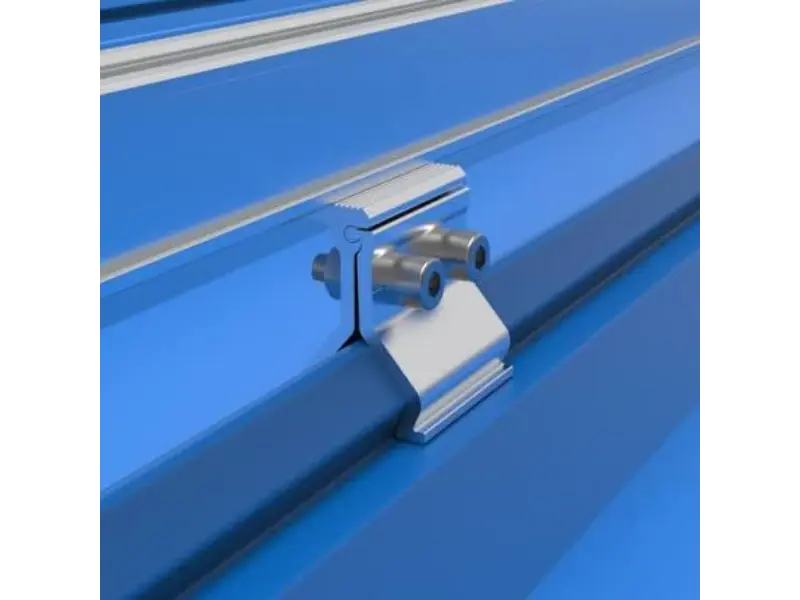

스탠딩 솔기 클립록

일치하는 지붕 프로파일: 스탠딩 심 프로파일 강판(일반 모델: 400, 430 등).
이 시트의 리브는 수직으로 올라가 서로 맞물려 있습니다. kliploks는 수직 솔기에 간단히 고정할 수 있으며 관통이 필요하지 않습니다. Hefei BOE 반도체 옥상 PV 플랜트와 같은 실제 프로젝트에서는 맞춤형으로 설계된 스탠딩 심 클립록이 장착 시스템에 사용되었습니다.



사다리꼴(T형) 클립블록

일치하는 지붕 프로필: 사다리꼴 프로파일 강판.
사다리꼴 시트는 앵글 또는 스탠딩 솔기 유형의 복잡한 잠금 기능이 없는 단순한 사다리꼴 모양의 리브를 가지고 있습니다. 이 갈비뼈는 안정적인 클립 지점을 제공하지 않습니다. 따라서 현재 표준 관행은 강판을 관통하여 아래 도리에 고정하는 셀프 태핑 나사를 사용하는 것입니다.
단점은 분명합니다. 드릴링으로 인해 방수층이 뚫려 잠재적인 누출 경로가 생성됩니다. 사다리꼴 지붕의 경우 추가 방수 조치가 중요합니다. 클립록과 강판 사이에 EPDM 고무 패드를 설치하고 모든 나사 구멍 주위에 내후성 구조용 실리콘 실런트를 바르십시오(10년 이상 지속될 수 있음). 2023년 난퉁의 태풍으로 인해 12개의 PV 프로젝트가 무너졌습니다. 실패의 60% 이상이 드릴링 지점의 부식과 파손으로 추적되었습니다.



통합 클립록

이는 장착 레일을 제거한 새로운 디자인입니다. 클립록은 일체형으로 일체형으로 제작되어 가볍고 튼튼합니다. PV 모듈을 kliplok에 직접 장착할 수 있어 자재 비용이 절감되고 하중 전달 능력이 향상됩니다.





선택 및 설치 팁

클립록 유형을 지붕 프로파일에 일치시키세요. – 앵글형 클립록은 사다리꼴 시트에 사용하면 안 되며, T형 클립록은 다른 프로파일에는 적합하지 않습니다. 일치하지 않으면 느슨해지거나 누출이 발생합니다.
볼트를 너무 세게 조이지 마십시오. 일반적으로 20~30N·m를 목표로 합니다. 그 이상으로 나아가면 강철판이 부서져 방수 기능이 엉망이 됩니다.
그리고 제발 실란트를 건너 뛰지 마십시오. 클립록과 지붕 사이의 작은 틈이 바로 물이 들어가는 곳이므로 적절하게 채우세요.
또한 비오는 날에는 작업을 피하십시오. 습기는 실란트의 접착력을 약화시키며, 이는 나중에 누출이 발생할 수 있는 원인이 됩니다.

마지막으로 – 정기적인 점검을 계속하십시오. 볼트와 실런트는 6개월마다 한 번씩 교체하고 큰 폭풍이나 폭설이 내린 후에는 항상 추가로 교체하십시오.
크기에 속지 마십시오. 클립록이 무거운 작업을 수행합니다. 올바른 유형을 선택하고 잘 설치하면 빠르고 누출 방지되며 신뢰할 수 있는 시스템을 갖게 됩니다. 잘못하면 대가를 치르게 됩니다. 세대가 낮아지고, 지붕이 손상되고, 더 심하면 패널이 헐거워지는 경우도 있습니다. 비결은 간단합니다. 클립록을 지붕에 맞추고, 적절하게 조이고, 유지 관리를 철저히 하는 것입니다.
