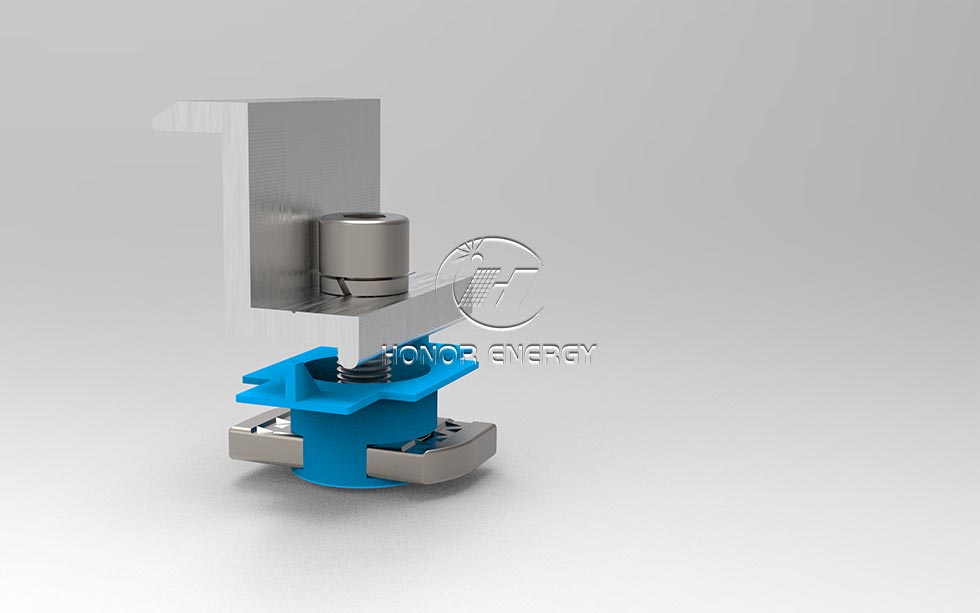

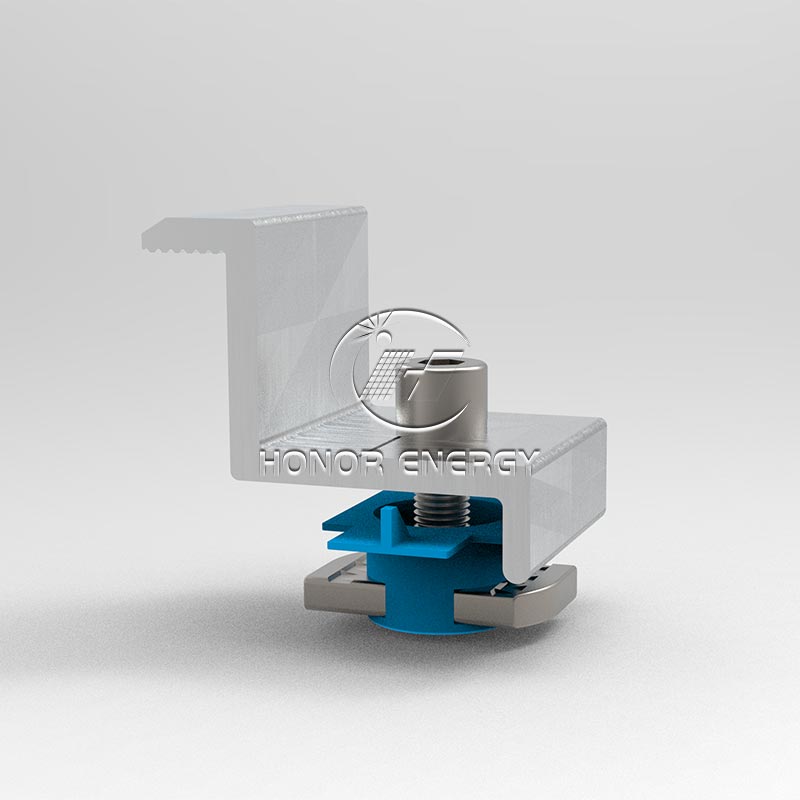

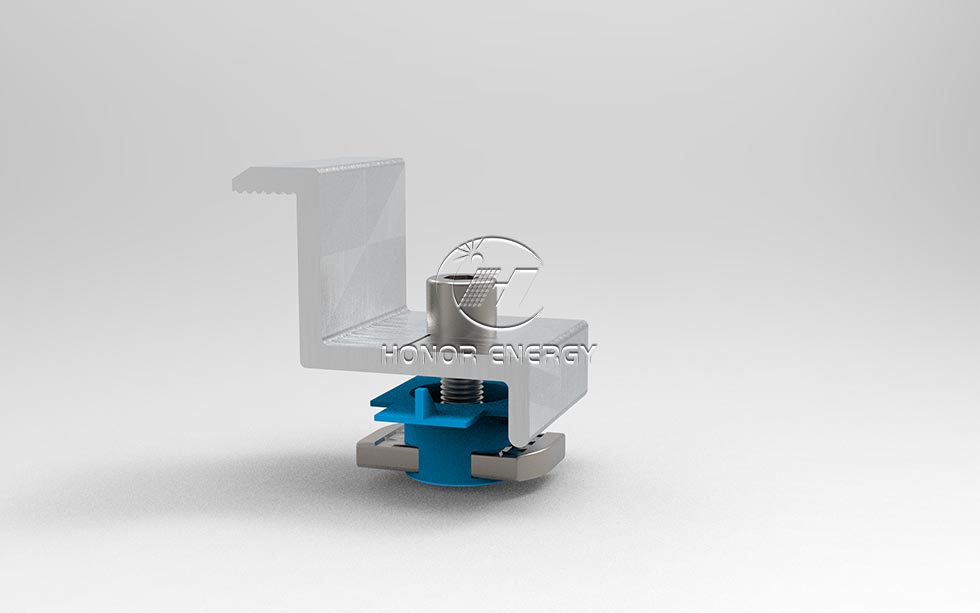

태양 끝 클램프

고정 구성 요소 : 클램프 본체와 볼트의 조정을 통해 태양 광 모듈의 끝은 지지대 가이드 레일에 단단히 고정되어 모듈의 자기 중량과 외부 하중 (예 : 바람과 눈, 바람 압력)의 균형을 유지합니다.

버퍼링 보호 : 일부 엔드 클램프에는 내부에 고무 또는 실리콘 개스킷이 장착되어 있으며, 이는 구성 요소 프레임과 금속 클램프 본체 사이의 직접 마찰을 줄이고 프레임이 긁히지 않도록하며 동시에 온도 변화로 인한 열 팽창 및 수축 응력을 완화시킵니다.

적응 및 조정 : 태양 전지판 엔드 클램프의 다양한 사양은 서로 다른 두께 (보통 20-50mm)의 태양 광 모듈과 다양한 프레임 유형 (예 : 알루미늄 합금, 유리 섬유 강화 플라스틱), 다양한 설치 요구 사항을 충족 할 수 있습니다.

엔드 레일 클램프는 지상 장착 광 발전소, 옥상 분산 광전지 시스템 및 태양 광 커튼 월과 같은 시나리오에서 널리 사용됩니다. 구성 요소의 측면을 고정 해야하는 플랫 라이드 또는 경사 설치 구조에 특히 적합합니다. 태양 광 지원 시스템에서 필수 불가능한 보조 수정 구성 요소입니다.

엔드 클램프는 네 가지 유형으로 나뉩니다.

1. 지형 엔드 클램프 ： 볼트 조정은 여러 두께의 구성 요소에 적합하여 사양 차이에 유연하게 반응합니다.
2. 조정 가능한 엔드 클램프 ： 볼트 조정은 여러 두께의 구성 요소에 적응하여 사양 차이에 유연하게 반응합니다.
3. 플라스틱 윙 엔드 클램프 ： 플라스틱 플랜지와 개스킷을 사용하여 긁힘 방지, 응력 감소이며 프레임을 보호합니다.

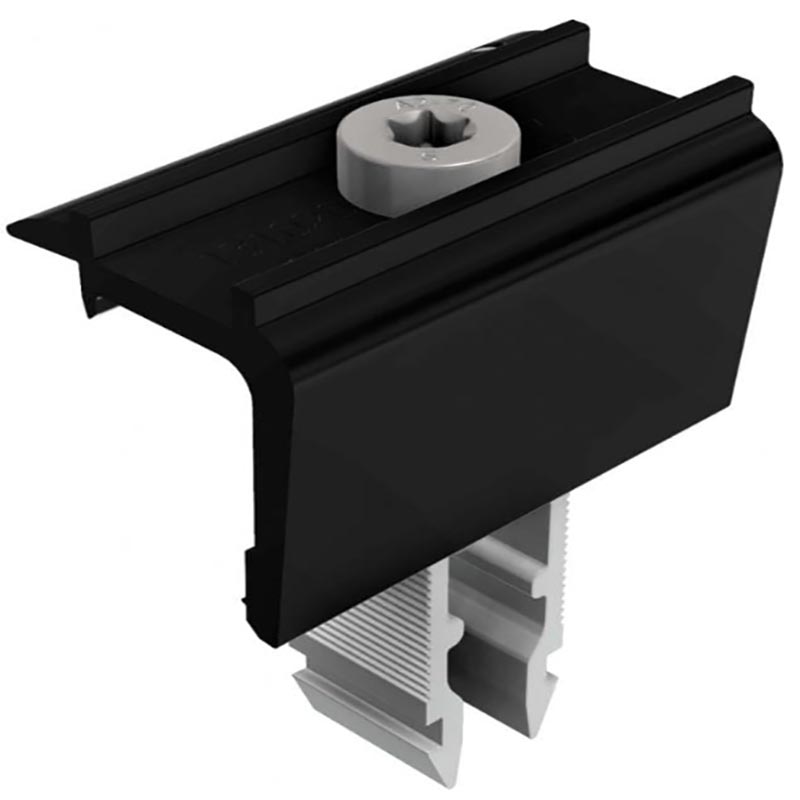

4. rapid end clamp ： 스냅 온/슬롯 설계는 도구가없는 빠른 설치를 가능하게하고 대규모 구조를 가속화시킵니다.

이점

1. 수많은 모델 범위 : 조정 가능, 표준, 플라스틱 날개 및 빠른 모델은 모두 20 ~ 55mm 범위의 구성 요소와 호환되며 스크래치 저항 및 빠른 설치에 대한 모든 요구 사항을 충족합니다.
2. 보너스 포인트 : 플라스틱 날개 모델에는 이중 버퍼 보호 프레임이 있으며 조절 가능한 모델은 정확하게 미세 조정되고 검은 색 모델에는 매트가 풍경이 혼합되어 있으며 빠른 설치 스냅 온은 100,000 사이클 후 내구성을 테스트했습니다.
3. 마음의 피보증 : IEC 인증 + 12 년 보증, 손실 및 마음의 평화가있는 대량 구매

설치 지침

설치하기 전에

모델이 태양 끝 클램프 (20-55mm)의 두께와 일치하는지 확인하고 설치 표면의 오일 얼룩과 먼지를 청소하십시오.

설치 절차

포지셔닝 : 구성 요소의 측면과 가이드 레일 사이의 클램프 본체를 중앙에 놓고 가장자리를 정렬하십시오.
사전 고정 : 볼트를 수동으로 조여 광 힘을 적용하고 구성 요소를 평평하게합니다.
조임 : 토크 렌치를 사용하여 8-12n · m에서 조여 느슨해지지 않고 꽉 끼는 것을 보장하십시오.

스페셜 에디션 노트

플라스틱 날개 끝 클램프 : 플라스틱 플랜지는 구성 요소의 가장자리와 완전히 일치해야합니다.
빠른 엔드 클램프 : 카드 슬롯을 밀고 나면 버클이 "클릭"으로 잠글 때까지 버클을 누른 다음 변위가 없을 때까지 부드럽게 밀어 넣습니다.
