태양광 장착 L-발

우리는 여기 Xiamen Honor Energy에서 수년간 태양광 설치 사업을 해왔습니다. Solar Mounting L-Foot의 표면은 양극 산화 처리되어 내산화성과 실외 내구성이 향상되었습니다. 컴팩트한 L자형 구조를 갖춘 PV L 풋은 태양광 레일과 지지 구조물 사이를 안정적으로 연결합니다. 41×41mm 및 41×62mm 프로파일을 포함한 일반적인 태양광 장착 레일과 호환되며 금속 지붕 시스템, 콘크리트 지붕 설치 및 지상 장착형 태양광 장착 구조물에 널리 사용됩니다.

태양광 장착 L 발 구조

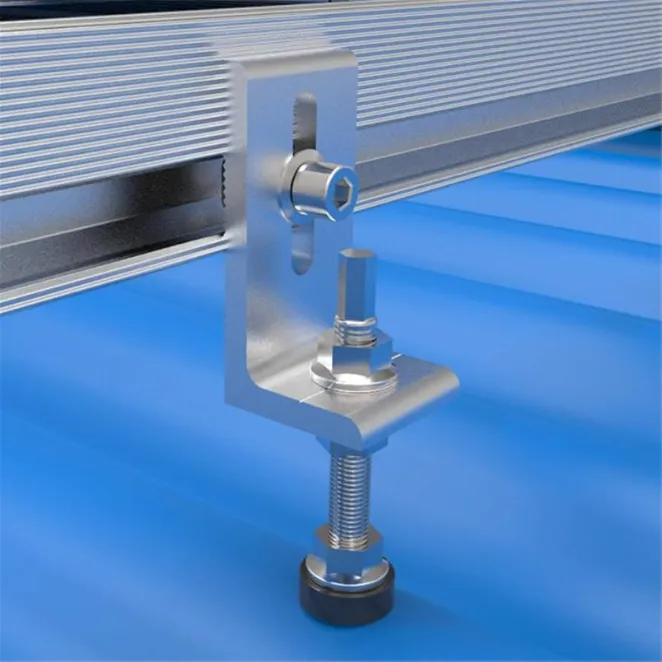

PV L 풋은 태양광 발전 레일을 지지 구조물과 연결하기 위해 태양광 장착 시스템에 사용되는 직각 브래킷입니다. 이는 태양광 모듈과 레일의 기계적 부하를 지붕이나 기초로 전달합니다.

일반적인 로드 경로는 다음과 같습니다.

태양광 모듈 → 레일 → L 발 → 지붕 구조/기초

수평 베이스는 지지면에 고정되고, 수직 부분은 볼트를 통해 태양광 레일과 연결됩니다. 슬롯형 설계를 통해 설치 중 위치 조정이 가능해 레일 정렬이 향상되고 다양한 지붕 조건과의 호환성이 향상됩니다.

소재 및 표면 처리

6005-T5 알루미늄 합금

태양광 장착 L 피트는 주로 6005-T5 알루미늄 합금으로 제조되며 강도, 경량 설계 및 내식성의 균형을 제공합니다.

양극 처리된 표면은 습기, 산화 및 실외 환경 노출에 대한 저항성을 향상시키는 보호 산화물 층을 형성합니다. 연안 또는 부식성이 높은 환경에 적용할 경우 프로젝트 요구 사항에 따라 스테인리스강 대체품을 선택할 수 있습니다.

제품특징

조정 가능한 연결 디자인

통합 슬롯 설계를 통해 L 피트와 태양광 레일 사이에 유연한 위치 지정이 가능하므로 다양한 장착 구조에서 정렬을 유지하는 데 도움이 됩니다.

경량 알루미늄 구조

알루미늄 합금 구조는 광전지 장착 응용 분야에 필요한 기계적 강도를 유지하면서 부품 무게를 줄입니다. 따라서 구성 요소 무게와 설치 효율성이 중요한 고려 사항인 대규모 태양광 프로젝트에 적합합니다.

철도 호환성

태양광 장착 L 피트는 다음을 포함하여 일반적으로 사용되는 PV 레일 프로파일과 호환됩니다.

· 41×41mm 알루미늄 레일

· 41×62mm 알루미늄 레일

· 맞춤형 철도 시스템

성능 특성

구조적 하중 지원

태양광 장착 L 풋의 부하 성능은 재료 등급, 두께, 치수, 고정 방법 및 시스템 설계에 따라 다릅니다.

L 피트를 사용하는 일반적인 PV 장착 시스템은 풍속이 최대 60m/s이고 적설 하중이 약 1.4~1.5kN/m²인 애플리케이션용으로 설계되었습니다. 실제 성능은 프로젝트별 구조 계산 및 환경 조건에 따라 달라집니다.

부식 저항

양극 처리된 알루미늄과 스테인리스강 패스너의 조합은 장기간 실외 태양광 발전 응용 분야에 대한 내식성을 제공합니다. 적절한 재료를 선택하면 환경 노출 및 금속 호환성 문제로 인한 부식 위험을 줄이는 데 도움이 됩니다.

제조공정

솔라 마운팅 L 피트는 스탬핑, 압출 가공, CNC 가공 등의 공정을 통해 제작됩니다.

표준 대량 생산의 경우 스탬핑은 일관된 치수와 효율적인 제조를 제공합니다. CNC 가공은 맞춤형 설계, 특수 치수 및 소량 요구 사항에 사용됩니다.

제조 품질은 다음에 중점을 둡니다.

· 치수 정확도

· 슬롯 및 구멍 정밀도

· 표면처리 일관성

· 구조적 무결성

아노다이징 공정은 경도, 내식성, 내후성을 강화하여 알루미늄 부품의 표면 성능을 향상시킵니다.

응용

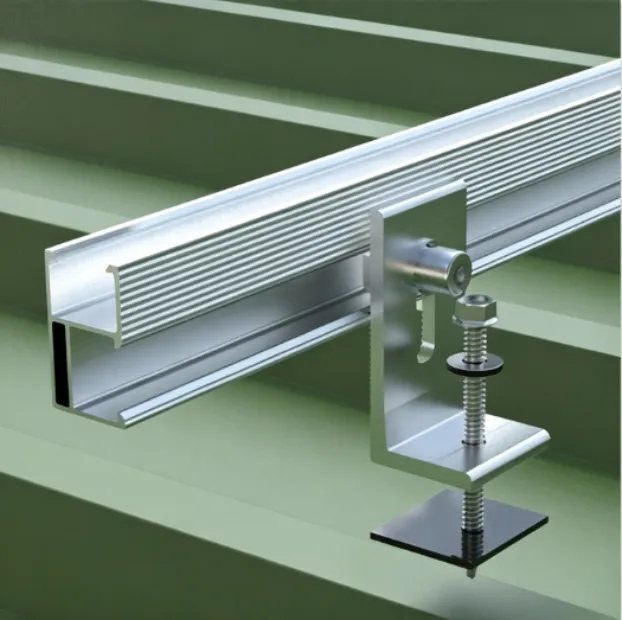

금속 지붕 태양광 시스템

태양광 장착 L 피트는 사다리꼴 및 골판지 금속 지붕에 널리 사용됩니다. 컴팩트한 구조를 통해 PV 레일을 적절한 패스너를 사용하여 지붕 지지 구조물에 직접 연결할 수 있습니다.

스탠딩 솔기 지붕 시스템

스탠딩 솔기 지붕의 경우 L 피트를 지붕 클램프와 결합하여 지붕 표면을 직접 관통하지 않고 레일 연결을 제공할 수 있습니다.

콘크리트 지붕 시스템

콘크리트 지붕에서는 L 피트를 적절한 장착 베이스 또는 앵커와 함께 설치하여 PV 레일을 연결하고 태양광 모듈을 지지할 수 있습니다.

지상에 설치된 태양광 구조물

태양광 장착 L-풋은 조정 가능한 레일 연결과 소형 장착 구성 요소가 필요한 지상 장착형 태양광 시스템에도 사용할 수 있습니다.

태양광 장착 L-피트 선택 방법

재료 선택

표준 광전지 응용 분야의 경우, 양극 산화 처리된 6005-T5 알루미늄 합금이 중량 대비 강도 비율과 내식성으로 인해 일반적으로 선택됩니다.

해안 지역, 산업 환경 또는 부식 노출이 높은 위치의 경우 스테인리스 스틸 또는 기타 부식 방지 재료를 선택할 수 있습니다.

두께 선택

최종 두께는 시스템 부하 요구 사항, 지붕 상태 및 장착 설계에 따라 선택해야 합니다.

차원 선택

L 피트 치수는 태양광 레일 시스템 및 설치 구조와 일치해야 합니다. 중요한 매개변수에는 기본 크기, 수직 높이, 슬롯 위치 및 장착 구멍 설계가 포함됩니다.

다양한 태양광 설치 구조에 따라 맞춤형 치수를 개발할 수 있습니다.

빠른 선택 가이드

FAQ

Q1. 태양광 장착 L 풋이란 무엇입니까?

태양광 장착 L 풋은 PV 레일을 지붕 구조 또는 장착 기초와 연결하는 데 사용되는 L자형 알루미늄 브래킷입니다. 이는 태양광 장착 시스템의 주요 연결 구성 요소 역할을 합니다.

Q2. PV L 발에는 어떤 재료가 사용됩니까?

대부분의 PV L 피트는 기계적 강도, 경량 특성 및 내식성 때문에 6005-T5 알루미늄 합금으로 제작됩니다.

Q3. L피트는 어디에 사용되나요?

태양광 장착 L-피트는 금속 지붕 시스템, 콘크리트 지붕 태양광 설치, 지상 장착형 PV 구조물 및 상업용 태양광 프로젝트에 일반적으로 사용됩니다.

Q4. 태양광 장착 L 피트를 맞춤 설정할 수 있나요?

예. 다양한 태양광 장착 구조에 따라 치수, 두께, 슬롯 디자인, 표면 처리 및 연결 방법을 맞춤 설정할 수 있습니다.

Q5. 알루미늄 L 피트의 예상 수명은 얼마나 됩니까?

적합한 재료, 표면 처리 및 호환 가능한 장착 구성 요소를 적절히 선택하면 양극 처리된 알루미늄 L 피트가 광전지 시스템의 장기적인 작동 요구 사항을 충족할 수 있습니다.

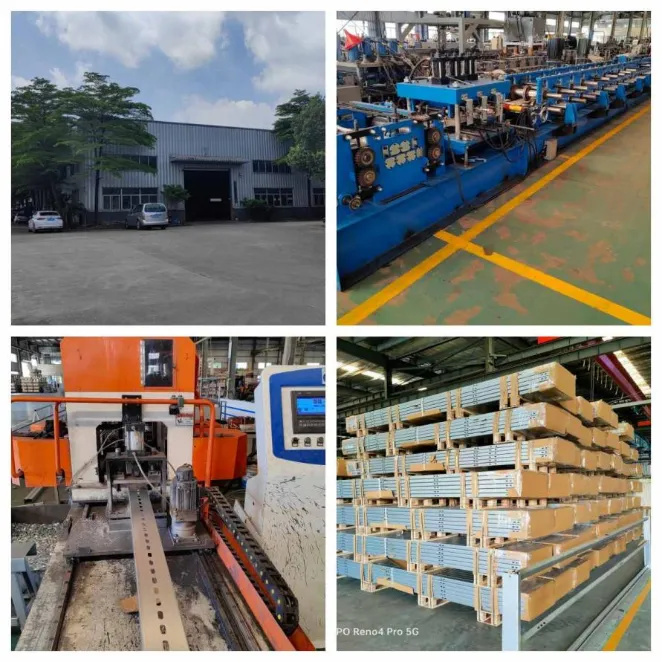

공장 및 품질 관리

Xiamen Honor Energy는 원자재 검사, 성형 또는 가공, 표면 처리, 최종 품질 검증 등 통제된 제조 공정을 통해 태양광 장착 액세서리를 생산합니다.

품질 관리는 재료 일관성, 치수 정확도, 표면 처리 품질 및 제품 성능에 중점을 둡니다.

포장 옵션에는 운송 중 구성 요소를 보호하기 위한 목재 팔레트 및 강철 팔레트 수출이 포함됩니다.

인증

Xiamen Honor Energy는 다음을 포함하여 태양광 장착 부품 생산에 대한 품질 관리 표준을 따릅니다.

· ISO 9001 품질경영시스템

· CE 관련 규정 준수 요구사항

· JIS 표준 참고자료
