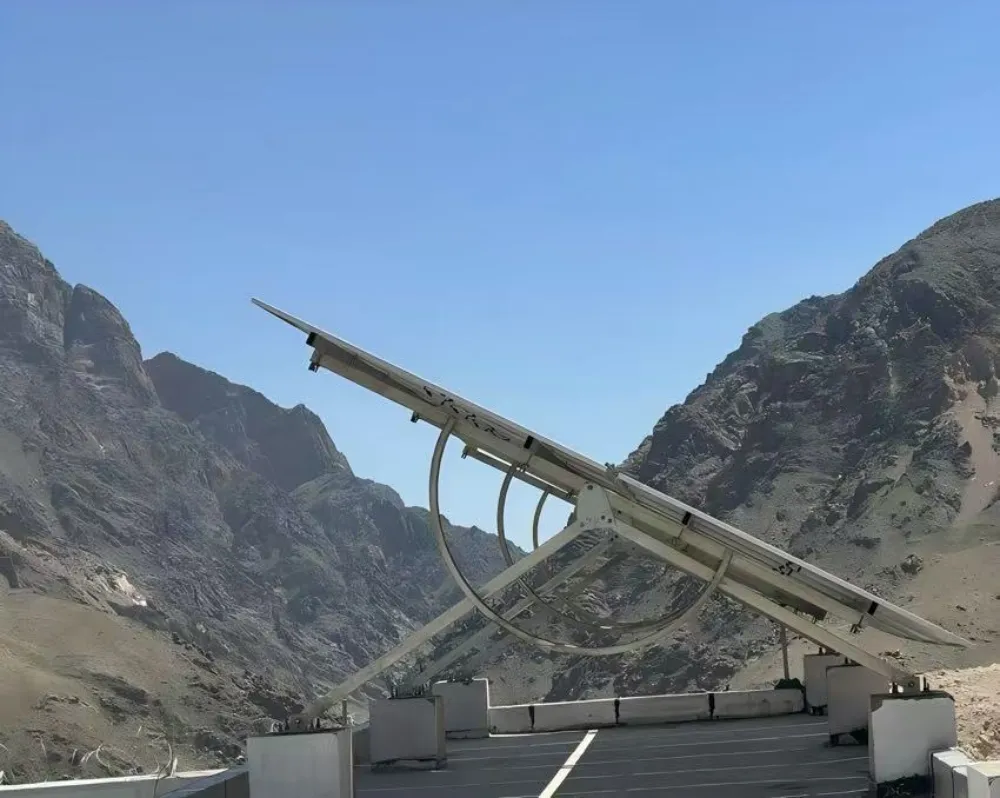

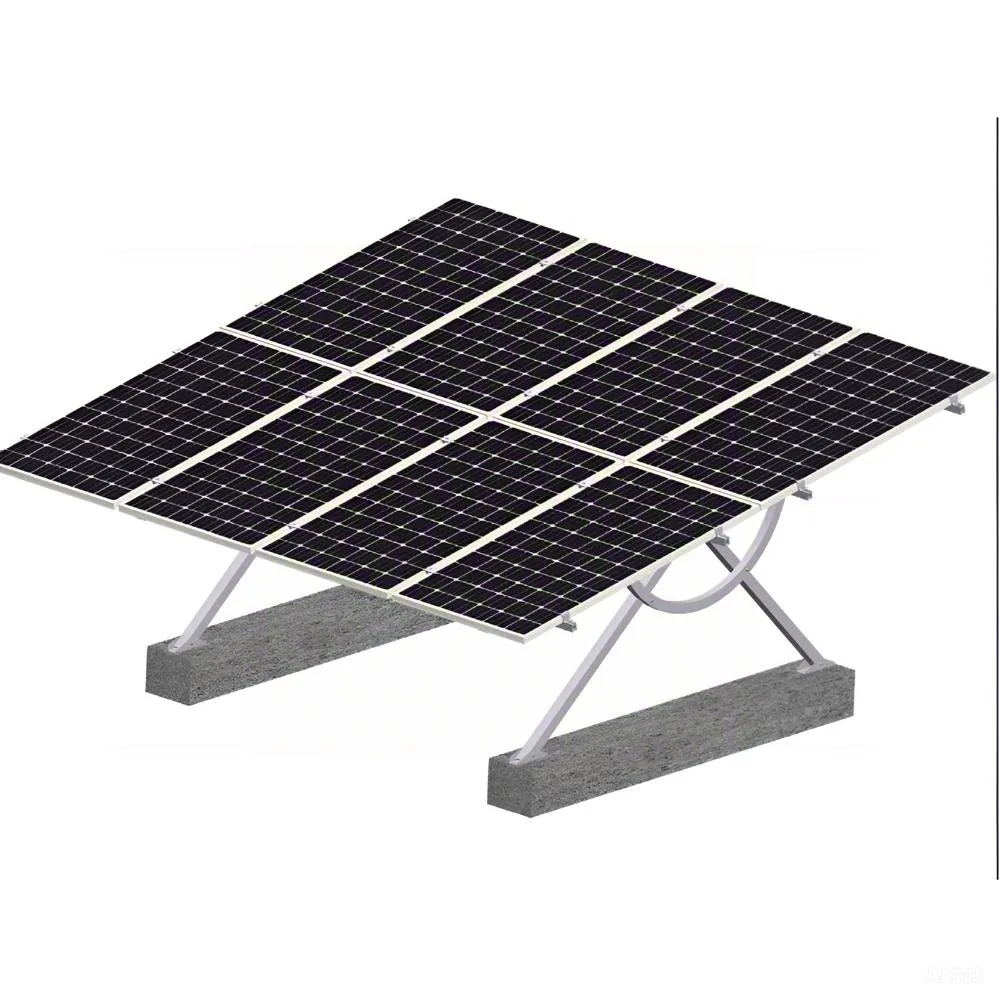

작동이 간편한 수동 기울기 조절 가능 탄소강 접지 마운트

Xiamen Honor Energy 시스템에서 제조한 간편한 작동 수동 기울기 조절 가능 탄소강 그라운드 마운트는 기본적으로 탄소강으로 제작되었습니다. 탄소강은 본질적으로 우수한 강도와 내하력을 보유하여 일반적인 응용 시나리오에서 태양광 모듈과 같이 설치된 장비를 안정적으로 지지할 수 있습니다.

기울기 조절이 가능한 탄소강 지면 지지대는 탄소강을 주재료로 한 지면 지지 구조물로, 설치 각도를 유연하게 조절할 수 있는 것이 특징입니다.

사양

적합한 애플리케이션 환경

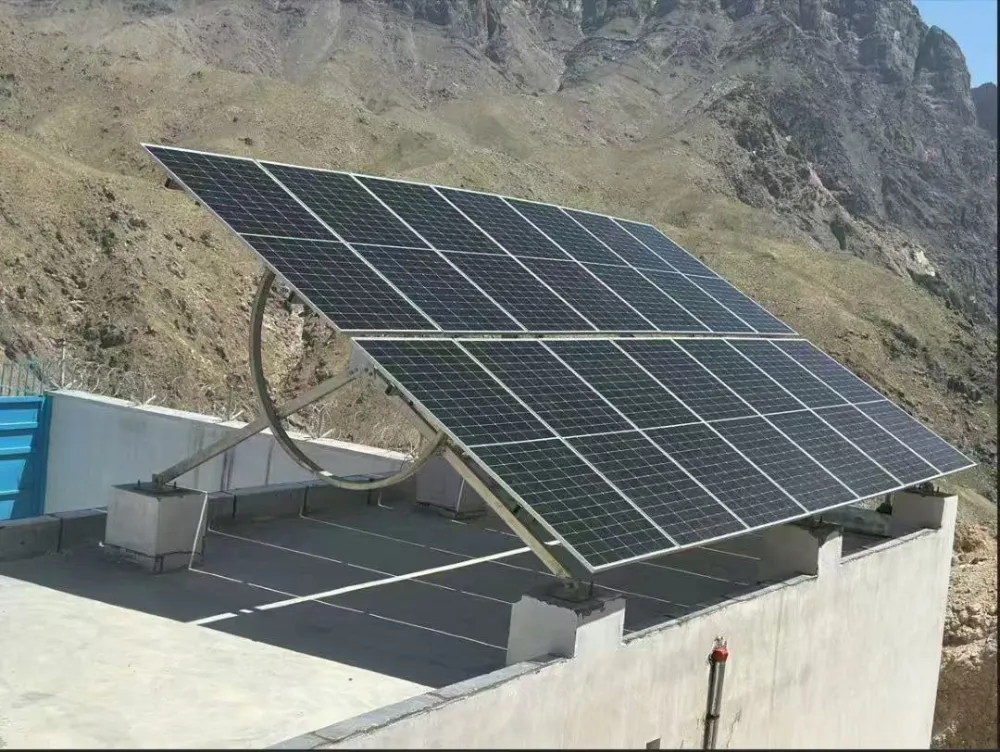

1. 상업용 및 산업용 건물의 콘크리트 평탄한 옥상

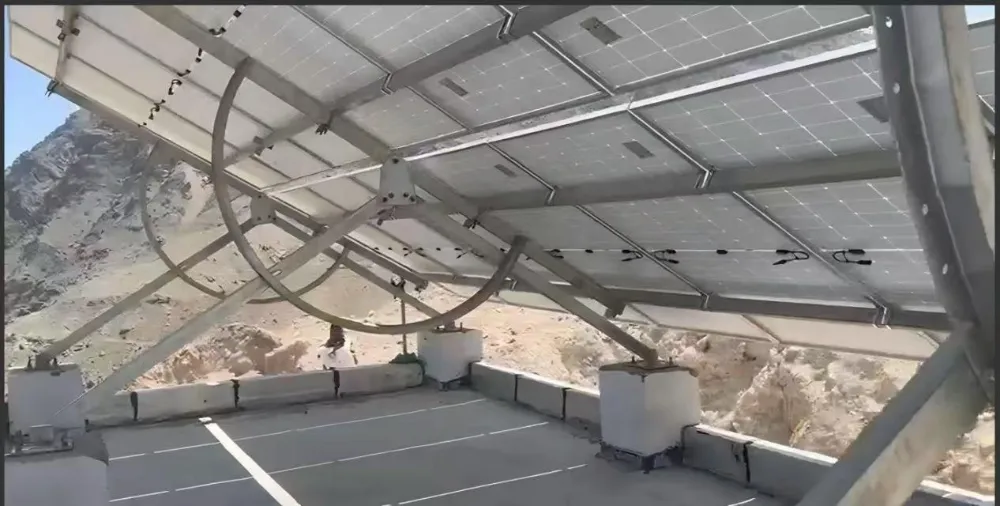

지붕에 구멍을 뚫거나 방수층을 손상시키는 것은 허용되지 않습니다. 화학적 앵커는 채택할 수 없습니다. 이 시스템은 하중 유지를 위해 콘크리트 균형추를 사용하며 모듈 기울기 각도는 호 모양 클램프를 통해 현장에서 수동으로 조정할 수 있습니다.

2. 현지 위도에 따른 현장 기울기 미세 조정 필요

각도 조절이 가능한 탄소강 접지 마운트는 현장에서 반복적으로 수동으로 조정할 수 있습니다.

더 나은 발전 출력을 위해 나중에 볼트를 풀어 경사각을 재설정할 수 있습니다.

상업, 산업 및 분산형 PV 프로젝트에 이상적입니다.

수동 조정 작업량이 많기 때문에 GW 규모의 유틸리티 등급 지상 발전소에는 적합하지 않습니다.

3. 기존 건축물을 훼손하지 아니하는 장소

소유자가 방수층이나 포장을 손상시킬 수 있는 천공을 금지한 지붕이나 포장된 땅.

장점

각도 조절이 가능한 탄소강 접지 마운트의 각도는 빛이 들어오는 방식에 맞게 조정할 수 있습니다. 아연 층이 있는 탄소강이므로 잘 견디고 녹슬지 않으며 야외에서 잘 작동합니다. 게다가 설정도 쉬우므로 시간과 노동력이 절약됩니다.

고객이 제공하는 현장 규모, 태양광 패널 수량, 지역 기후 조건에 따라 맞춤형 조절식 틸트 지지대를 설계하고 고객을 위한 태양 에너지 활용 효율성을 분석할 수 있습니다.

또한 우리의 디자인은 수동 조정에 필요한 힘을 고려하여 사용자가 추가 노력 없이 쉽게 기울기를 조정할 수 있도록 보장합니다.

설치

1. 먼저 정확한 위치를 파악하기 위해 브래킷이 어디로 가야 하는지 표시하십시오.

2. 확장 볼트를 사용하여 베이스를 바닥에 고정하여 고정합니다.

3. 메인 브래킷을 함께 놓습니다. 수직 기둥과 십자 버팀대를 연결합니다.

4. 각도 조절 장치를 두드리고 원하는 각도로 설정하세요. 5. 모든 부품을 꽉 조여 흔들리는 부분이 없는지 확인하세요.

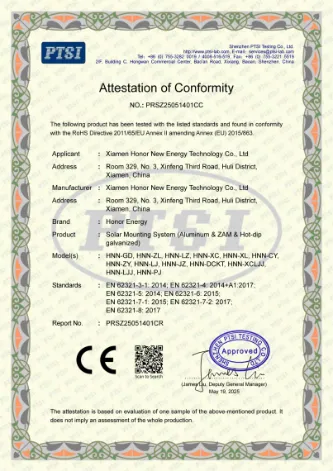

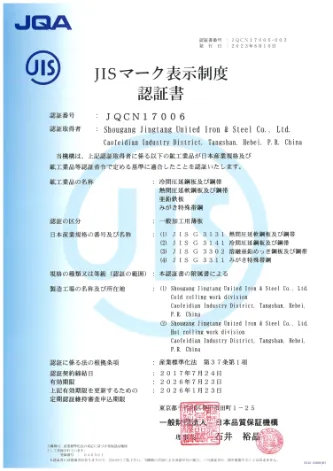

인증

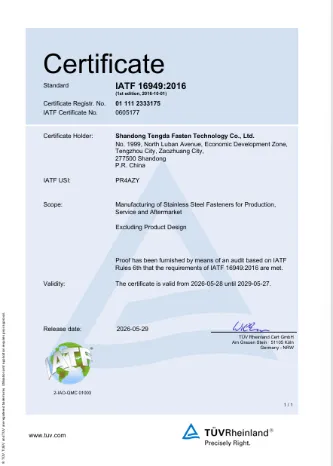

우리는 TUV, CE, JIS 인증서를 보유하고 있습니다. 전체 공정 품질 관리는 원자재부터 완제품까지를 포괄합니다. 당사의 기술 및 영업 팀은 전 세계 PV 고객에게 원스톱 지원을 제공합니다.

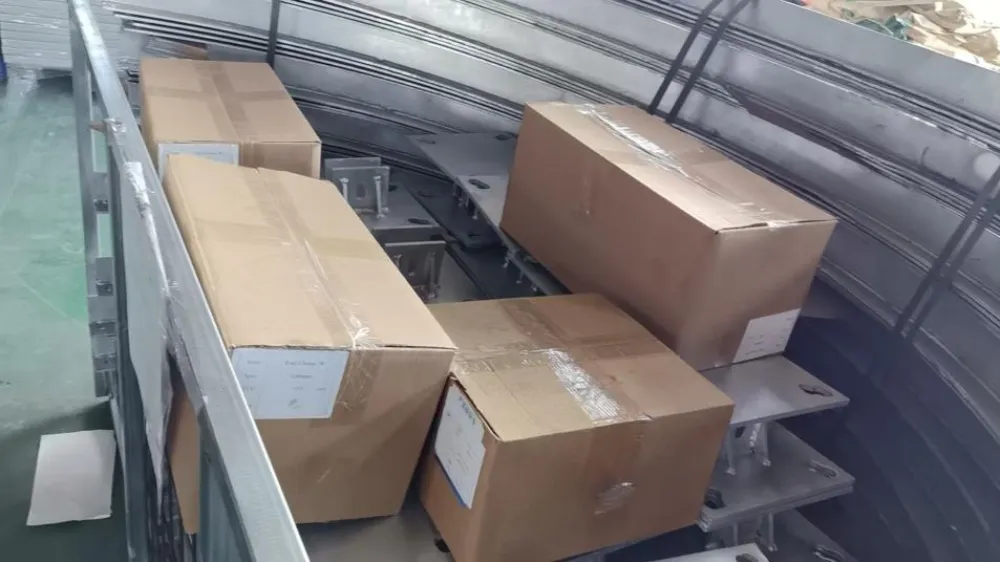

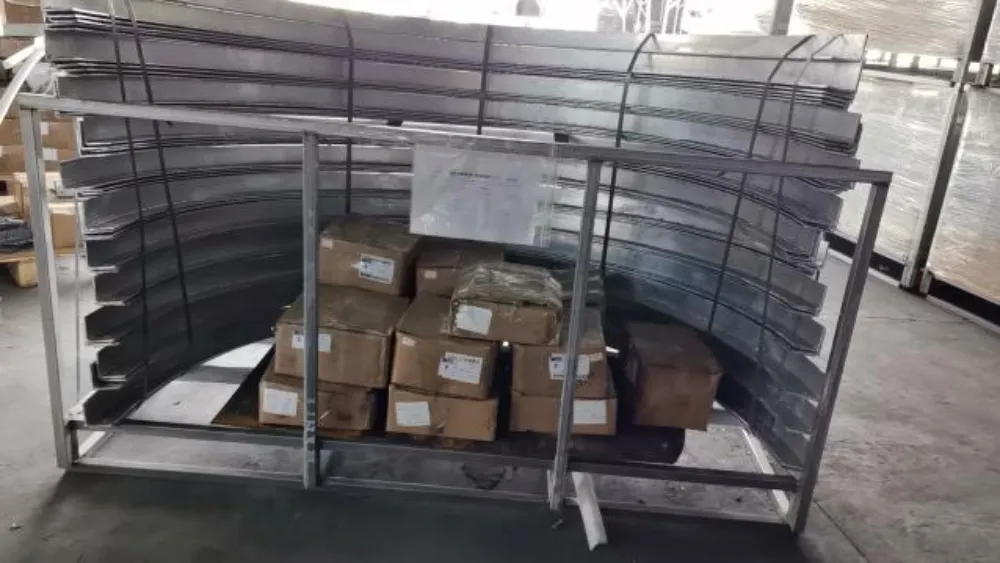

포장

당사의 모든 제품은 강철 또는 목재 팔레트와 함께 배송되어 쉽게 운송할 수 있도록 장착 구조를 변형으로부터 보호합니다. 작은 구성 요소는 상자에 포장됩니다.

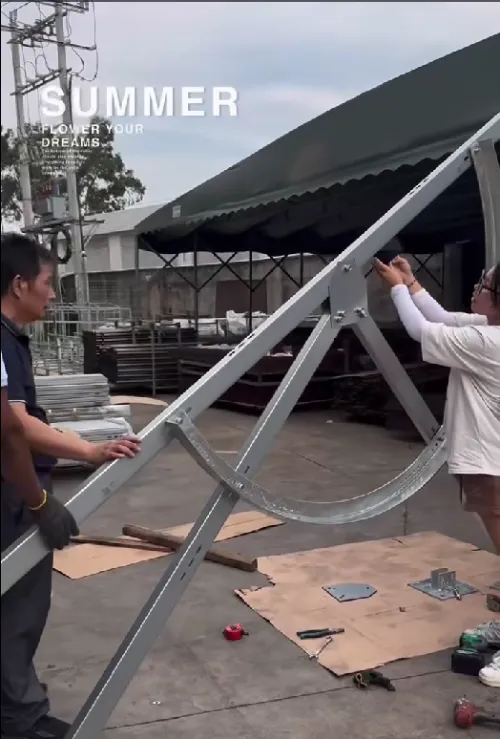

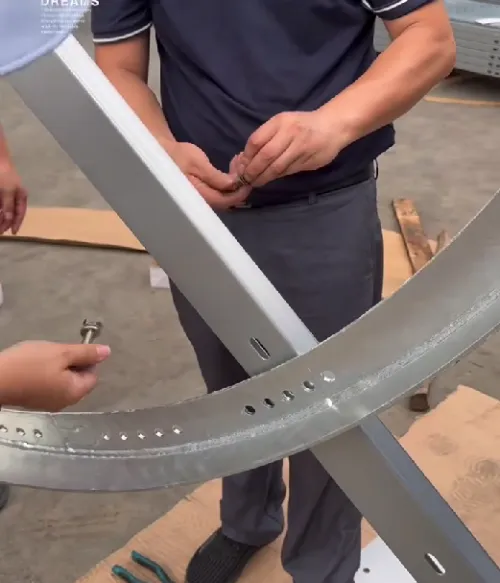

공장 사전 조립 및 검사

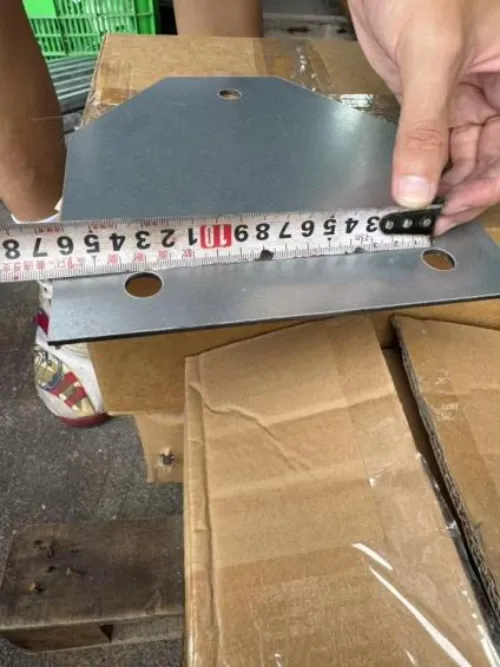

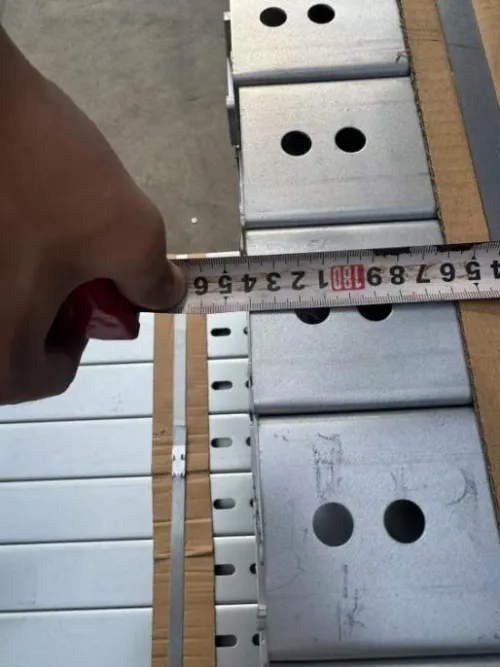

모든 제품은 배송 전 사전 조립 검사를 거칩니다. 각도, 치수, 두께 등 주요 데이터를 검증하여 납품된 품목이 고객의 기대에 부응하도록 보장합니다.

FAQ

Q: 이 브래킷은 어떤 기울기 각도로 조정할 수 있습니까?

A: 표준 조정 가능한 기울기 범위는 10°-35°입니다. 프로젝트 위도에 따라 최대 40°까지 사용자 정의 최대 각도를 사용할 수 있습니다. 각도는 반원호 모양의 슬롯 구멍을 통해 수동으로 고정됩니다. 각도 설정 후 볼트를 조이십시오. 추가 액세서리가 필요하지 않습니다.

Q: 안정기 장착형 또는 관통형 장착?

A: 이것은 바닥 콘크리트 평형추로 고정되는 안정기 장착 시스템입니다. 지붕 드릴링이 필요하지 않으며 지붕 방수층이 손상되지 않습니다. 높은 풍하중 프로젝트의 경우 천공 설치 솔루션은 선택 사항입니다.

Q: 풍하중과 적설 하중 용량은 얼마입니까?

A: 표준 설계 풍하중: 60m/s; 적설 하중: 1.6kN/m².

Q: 평평한 옥상과 지상 모두에 설치가 가능한가요?

A: 주로 콘크리트 평탄한 옥상용으로 설계되었습니다. 딱딱한 평지에서도 사용할 수 있습니다. 부드러운 토양에 직접 설치하는 것은 권장되지 않습니다. 지상 프로젝트에는 콘크리트 기초가 필요합니다.

Q: 해안 염무 지역에 적합한가요?

A: 표준 알루미늄 프로파일은 일반적인 습한 환경에 잘 견딥니다. 서비스 수명을 연장하려면 해안선에서 5km 이내의 현장에 전체 SS304 볼트 키트를 권장합니다.

Q: 설치가 얼마나 어려운가요? 어떤 도구가 필요합니까?

A: 사전 조립된 모듈형 디자인입니다. 스패너, 소켓렌치 등 기본적인 수공구만 있으면 됩니다. 자세한 설치 도면이 제공됩니다. 특별한 중장비가 필요하지 않습니다.

Q: 설치 후 기울기 각도를 조정할 수 있나요?

답: 그렇습니다. 아크 힌지의 잠금 볼트를 풀고 목표 각도로 재설정한 다음 모든 볼트를 다시 조입니다.

Q: 보증 기간은 어떻게 되나요?

 A: 알루미늄 구조 부품에 대해 12년 보증이 제공됩니다. 연장 보증 옵션은 협상 가능합니다.

Q: 생산 리드타임은 얼마나 됩니까?

A: 일반적으로 보증금 수령 후 영업일 기준 7:15가 소요됩니다. 총 주문 수량에 따라 달라질 수 있습니다.
