태양광 패널 장착용 Z-브래킷

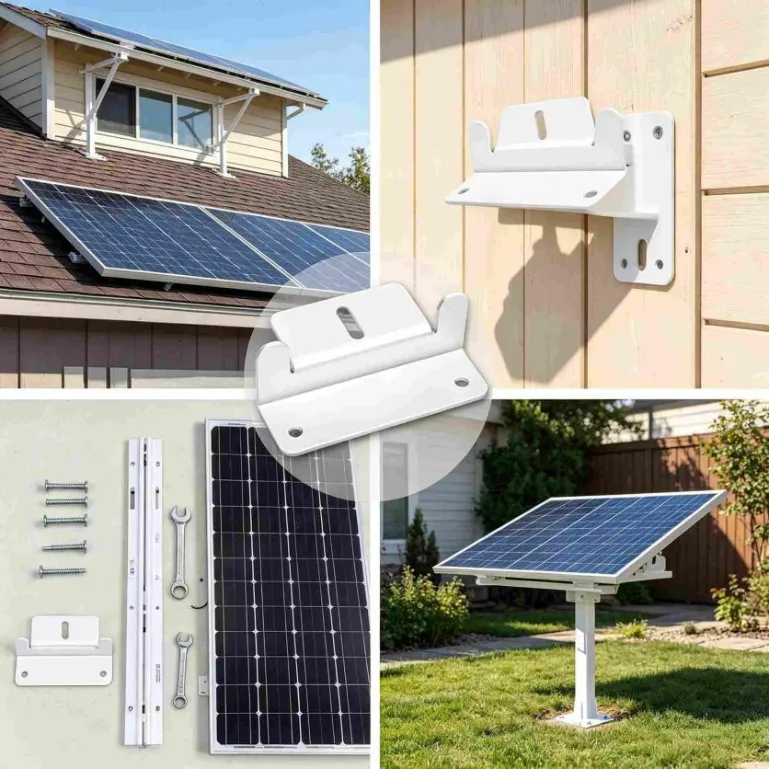

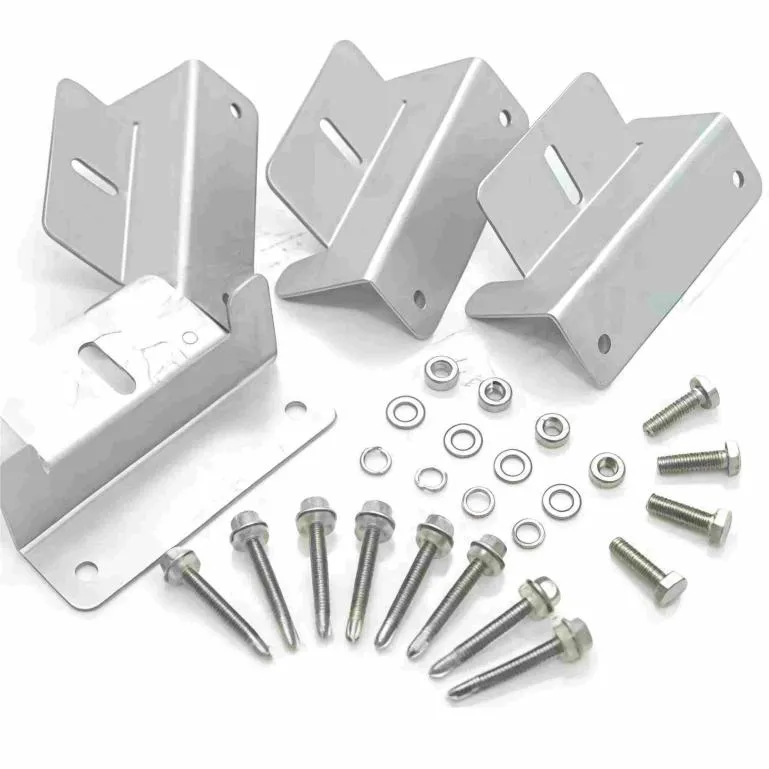

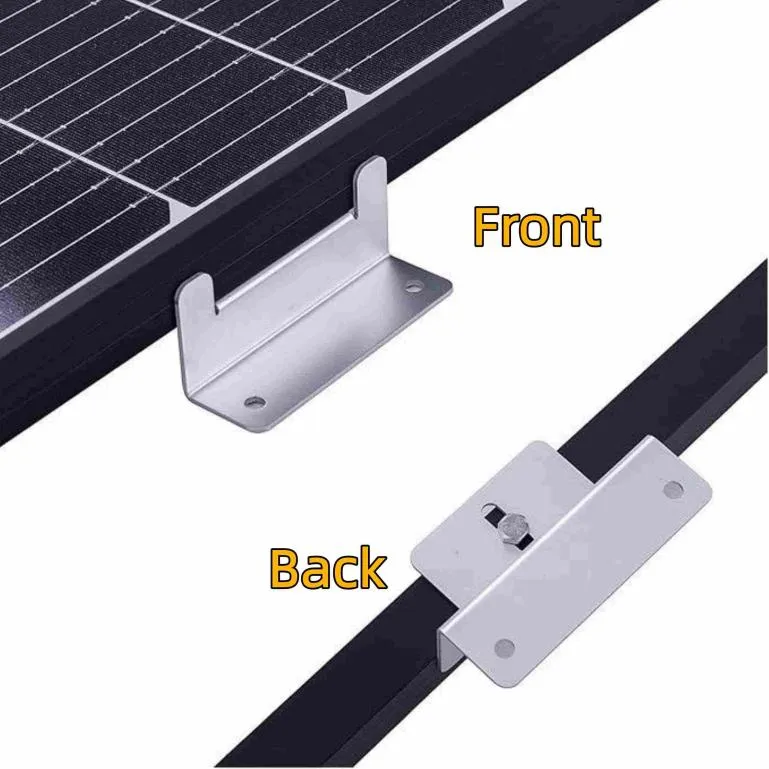

Xiamen Honor Energy의 이 Z 브래킷 알루미늄 태양광 패널 브래킷은 맞춤화 및 도매를 지원합니다. 커먼 레일 기반 장착과 달리 이 PV 브래킷은 RV 지붕이나 배송 컨테이너에 직접 고정됩니다. Z형 구조는 케이블 라우팅과 열 방출을 위해 패널과 지붕 표면 사이에 틈을 만듭니다. 설치 중에 셀프 태핑 나사 또는 볼트가 하단 구멍을 통과하여 차량이나 컨테이너 지붕에 직접 고정되므로 장착 레일이 필요하지 않습니다. 지붕이 평탄하고 적재 용량이 제한된 RV 및 컨테이너의 경우 이 방법을 사용하면 부품 수와 전체 중량이 줄어듭니다. 레일이 없는 장착 솔루션을 구매하려는 태양광 설치업체 및 전환 작업장에 적합합니다.

애플리케이션

l RV 지붕: 내부 시스템에 전력을 공급하기 위해 평평한 지붕에 직접 고정됩니다.

l 배송 컨테이너 상단: 컨테이너 주택 또는 이동식 에너지 ​​저장 장치용.

l 특수 차량: 캠퍼밴, 엔지니어링 차량 등

l 임시 건물: 조립식 주택, 경비실 및 기타 평평한 지붕 태양광 시설.

기술적인 매개변수

FAQ

1. 이 Z 브래킷은 RV 지붕에 직접 나사로 고정됩니다. 방수 처리는 어떻게 하시나요?

브라켓 자체는 방수가 되지 않습니다. 설치하는 동안 나사를 박기 전에 나사 구멍 주위에 실런트(예: 부틸 또는 실리콘)를 바르십시오. 또한 빗물이 구멍을 통해 스며들지 않도록 브래킷 베이스와 지붕 표면 사이에 방수 개스킷이나 스트립을 추가하는 것이 좋습니다. RV 지붕이 유리 섬유 또는 금속인 경우 접착력을 높이기 위해 실런트를 바르기 전에 표면을 철저히 청소하십시오.

2. 레일이 없으면 컨테이너 지붕에 직접 장착하는 것이 충분히 견고합니까?

적재 용량은 컨테이너 지붕의 두께와 재질, 고정 방법이라는 두 가지에 따라 달라집니다. 표준 강철 컨테이너의 경우 지붕 패널의 두께는 일반적으로 1.6mm~2.0mm입니다. Z-브래킷의 다점 힘 분포와 결합된 실런트가 포함된 셀프 태핑 나사를 사용하면 일반적으로 표준 크기 태양광 패널에 충분합니다. 알루미늄 또는 유리섬유 지붕의 경우 먼저 패널 두께를 확인하세요. 필요한 경우 내부에 지지판을 추가하거나 리벳 너트를 사용하여 나사가 빠지는 것을 방지하세요.

3. RV나 컨테이너 지붕이 완벽하게 평평하지 않으면 어떻게 되나요?

사소한 불균일은 일반적으로 괜찮습니다. Z 브래킷 베이스에는 조인 후 수평으로 놓일 수 있는 접촉 표면이 있습니다. 그러나 지붕에 눈에 띄는 곡선이나 고르지 못한 부분이 있는 경우 브래킷 베이스 아래에 심을 추가하거나 더 두꺼운 알루미늄 브래킷(예: 3.0mm)을 선택하여 설치 후 패널에 가해지는 고르지 못한 응력을 줄이는 것이 좋습니다. 구멍을 뚫기 전에 브래킷을 지붕에 놓고 잘 맞는지 확인하세요.
