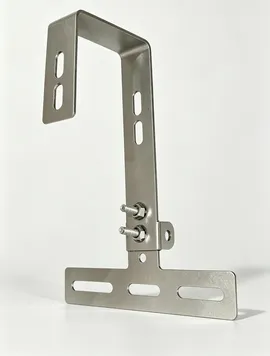

이중 볼트 조정 가능한 T형 태양열 타일 지붕 후크

재료

공급자가 제공하는 이중 볼트 조정 가능한 T형 태양열 타일 지붕 후크 유형입니다.샤먼 아너 에너지엄격하게 채택: SUS304 스테인레스 스틸;

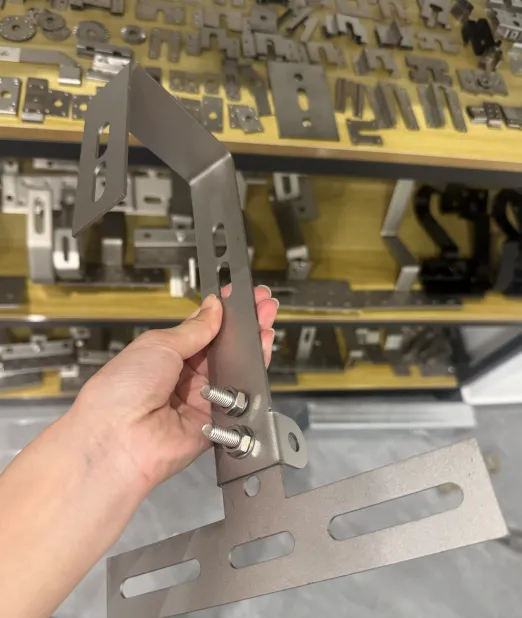

분말 코팅 마감 처리된 알루미늄 합금도 제공됩니다(그림에 표시된 회색 분말 코팅 버전).

구조적 특징

· 이중 잠금 볼트: 수직 암을 고정하고 다양한 각도 조절이 가능하여 스페인 타일, S자 타일, 유리 타일과 같이 높이 차이가 큰 불규칙한 모양의 타일에 완벽하게 맞습니다.

· 수직 암에 있는 슬롯형 구멍: 수직 높이 조정이 가능합니다.

· 길쭉한 슬롯이 있는 T자형 베이스: 지붕 서까래에 단단히 부착할 수 있도록 수평 미세 조정을 지원합니다.

· 구부러진 상단 러그: 태양광 장착 레일과 연결합니다.

일반 T형 타일걸이와의 차이점

이 이중 볼트 조절식 T형 태양광 타일 루프 후크는 각도가 구부러진 상단 부분과 함께 제공되어 훨씬 더 큰 각도 조정 스트로크를 제공합니다. 깊게 구부러진 타일이 있는 지붕용으로 특별히 설계되었습니다.

장점

·  3방향 조정 기능(높이, 수평 위치 및 넓은 각도 범위)은 스페인 타일, S 타일, 유약 타일과 같이 울퉁불퉁하고 깊게 구부러진 지붕 타일을 수용합니다.

· 이중 잠금 볼트는 단단하고 불규칙한 경사의 옥상에서도 안정적인 각도 고정을 보장합니다.

· 견고한 SUS304 스테인리스 스틸(분말 코팅 알루미늄 옵션)로 제작되었으며 두께 3-4mm로 높은 내하중 및 내풍성을 제공합니다.

·  길쭉한 슬롯 구멍으로 현장 설치 어려움이 크게 줄어듭니다.

· 25년의 사용 수명에 10년 보증, 동남아시아 태양광 프로젝트에서 잘 입증됨

이중 볼트 조절식 T형 태양광 타일 지붕 고리 설치 방법

1. 지붕 서까래에 설치 지점을 놓고 타일을 들어 올립니다.

2. T자형 베이스를 서까래에 고정합니다. 길쭉한 슬롯으로 수평 미세 조정이 가능합니다.

3. 수직 암의 볼트를 풀고 후크를 위아래로 밀어 적절한 높이를 설정합니다.

4. 이중 잠금 볼트를 풀어 상단 구부러진 러그의 각도를 조정합니다. 올바른 각도를 얻으면 두 볼트를 모두 단단히 조이십시오.

5. 볼트를 사용하여 태양광 레일을 상단 후크 러그에 장착합니다. 레벨을 다시 확인하세요.

6. 타일을 재설정하고 침투 지점에 방수 처리를 합니다.

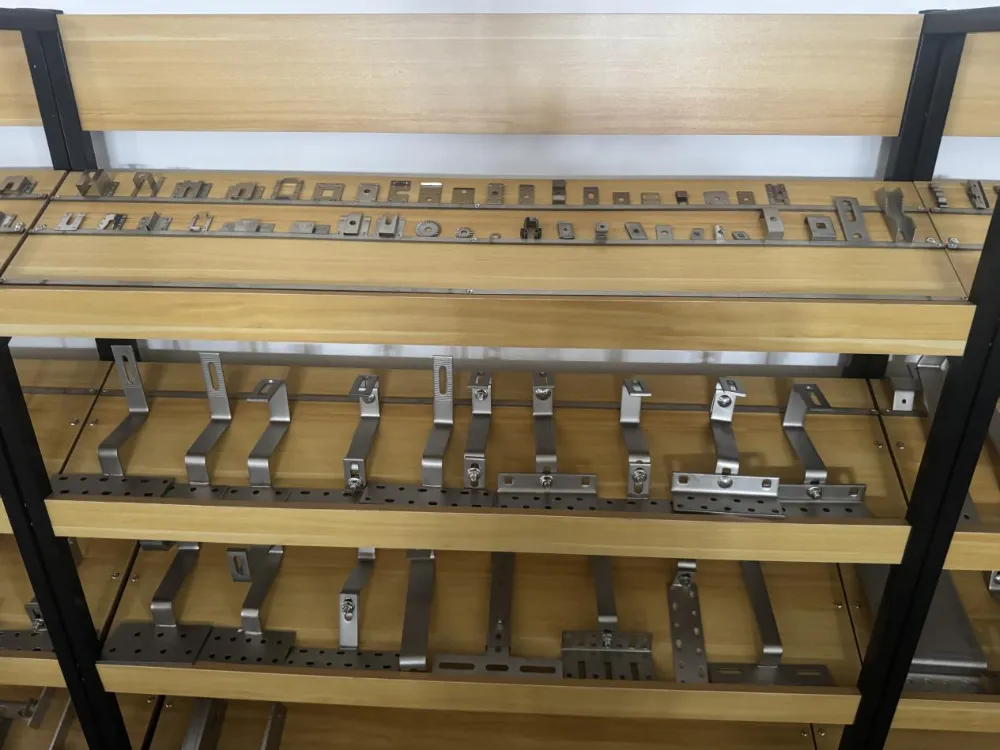

조정 가능한 태양광 타일  지붕  후크 시리즈

우리는 다양한 조정 가능한 장착 브래킷을 보유하고 있습니다. 문의 사항이 있으면 언제든지 문의해 주세요.
