미드 클램프 및 엔드 클램프

솔직히 말해서 사람들이 PV 장착 시스템에 대해 이야기할 때 모든 관심은 레일, 기둥, 기초에 쏠립니다. 하지만 실제로 태양광 패널을 제자리에 고정하는 부품은 클램프입니다.중간 클램프 및 끝 cl앰프. Xiamen Honor Energy는 오랫동안 이 사업에 종사해 왔으며 한 가지 사실을 알고 있습니다. 클램프가 실패하면 전체 어레이에 문제가 발생한다는 것입니다.

미드 클램프와 엔드 클램프는 정확히 무엇이며, 둘 다 필요한 이유는 무엇입니까?

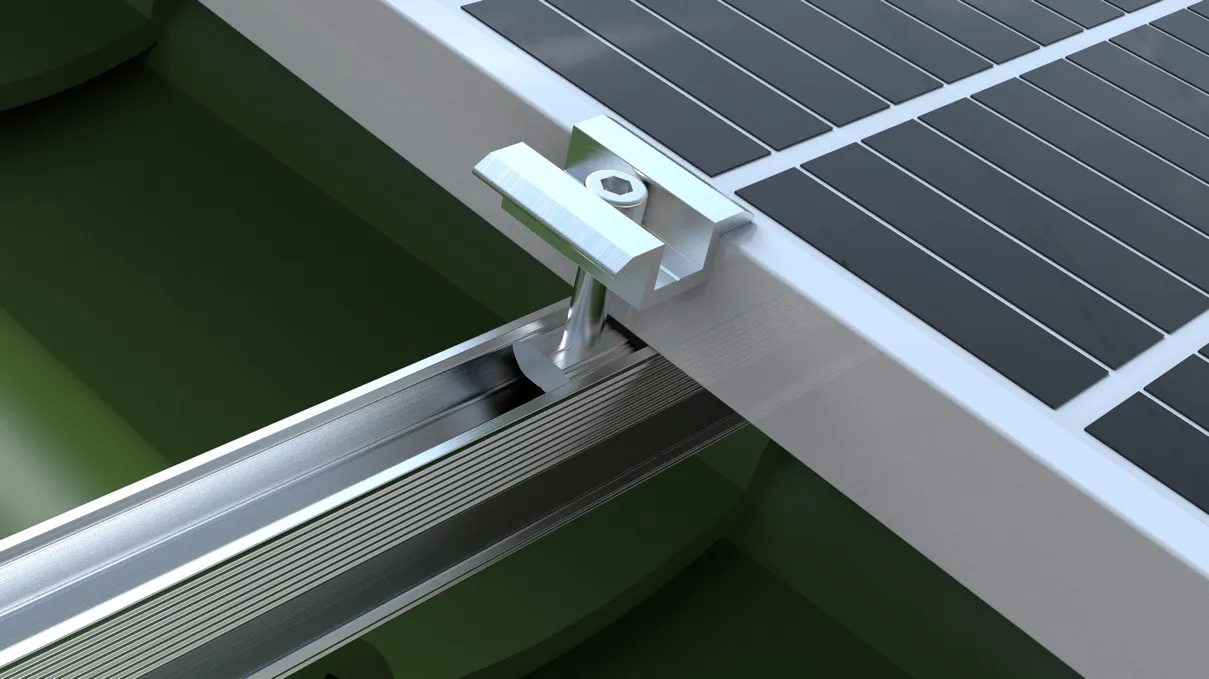

솔직히 말해서 둘 다 동일한 핵심 작업을 수행합니다. 태양 전지판을 레일에 고정하는 것입니다. 하지만 그들이 어디에 앉느냐에 따라 모든 것이 달라집니다. 중간 클램프는 두 패널 사이에 들어갑니다.

그림을 그려 보세요. 왼쪽과 오른쪽에 패널이 하나씩 있고 중간 클램프가 틈에 바로 위치하여 양쪽 가장자리를 동시에 잡습니다. 간격을 균일하게 유지하고 패널이 정렬에서 벗어나는 것을 방지하며 모든 것을 아래 레일에 단단히 고정합니다. 모든 패널에는 각 면에 하나씩, 두 개가 필요합니다. 엔드 클램프는 북엔드입니다. 그들은 각 행의 맨 처음과 맨 끝으로 이동하여 첫 번째와 마지막 패널의 바깥쪽 가장자리만 잡습니다. 그들의 임무는 바람이 불 때 줄 전체가 옆으로 미끄러지는 것을 방지하는 것입니다. 그것들이 없으면 해당 패널 행은 시간이 지남에 따라 천천히 느슨해지게 됩니다. 쉽게 말하면 중간 클램프가 연결되고 끝 클램프가 캡됩니다. 둘 다 사용하지 않으면 어레이가 오랫동안 함께 유지되지 않습니다. 엔드 클램프(사이드 클램프 또는 엣지 클램프라고도 함)는 각 패널 행의 외부 가장자리에 설치됩니다. 각 엔드 클램프는 하나의 모듈 외부 가장자리만 고정하여 강한 바람이나 진동으로 인해 전체 행이 옆으로 이동하는 것을 방지하는 "캡" 역할을 합니다. 엔드 클램프는 하나의 패널만 고정하기 때문에 미드 클램프보다 더 신중한 설계가 필요합니다. 하중이 가해지면 적절하게 설계되지 않으면 회전하거나 프레임에서 미끄러지는 경향이 있습니다. 간단히 말해서 중간 클램프는 패널 사이의 연결을 처리하고 끝 클램프는 가장자리를 처리합니다. 개별 패널 행을 하나의 견고한 구조로 바꾸려면 두 가지가 모두 필요합니다.

명세서

시중에서 판매되는 대부분의 패널과 호환 가능 당사의 미드 클램프 및 엔드 클램프는 호환성을 극대화하도록 설계되었습니다. 주류 PV 모듈의 프레임 두께는 30mm~50mm이며, 당사 제품은 거의 모든 모듈을 포괄합니다. 표준 중간 클램프 크기(모듈 두께): 30mm / 33mm / 35mm / 38mm / 40mm / 45mm / 50mm 표준 엔드 클램프 크기(모듈 프레임 높이): 35mm / 40mm / 45mm / 50mm 클램프 길이: 표준 40mm, 50mm, 60mm - 요청 시 맞춤 길이 제공 가능. 패널 간격(중간 클램프): 20mm, 26mm, 28mm 등. 단일 모델에서 30/34/38/42mm 또는 35/40/45/50mm를 포괄하는 조정 가능한 중간 클램프와 조정 가능한 엔드 클램프도 제공합니다. 창고에 있는 SKU 수가 줄어들고 작업 현장에서 겪는 어려움이 줄어듭니다.

재료 및 마감

알루미늄 본체, 스테인리스 스틸 하드웨어 클램프는 야외에 설치되며 해마다 햇빛, 비 및 온도 변화에 노출됩니다. 재질이 좋지 않으면 3~5년 안에 녹이 슬게 됩니다. 당사의 미드 클램프와 엔드 클램프는 PV 마운팅 업계에서 가장 입증되고 널리 사용되는 알루미늄 등급인 알루미늄 합금 6063-T5로 제작됩니다. 높은 인장 강도, 가벼운 무게, 뛰어난 내식성을 제공하며 실외 환경에서 20~25년의 사용 수명을 제공합니다. 표면 처리는 양극 산화 처리되어 있습니다. 천연 은색 또는 투명 마감 처리되어 있으며 산화막 두께는 8-10 마이크론입니다. 이 박막은 내식성을 획기적으로 향상시킵니다. 특별한 요구 사항에 따라 검정색 양극 산화 처리 또는 전기 영동 코팅도 제공됩니다. 하드웨어는 스테인레스 스틸 304 또는 316입니다. 볼트와 너트는 알루미늄 부품의 모양이 여전히 양호하면서도 녹슬지 않습니다. 미끄럼 방지 패드는 EPDM 고무(에틸렌 프로필렌 디엔 모노머)로 만들어지며 클램프와 모듈 프레임 사이에 배치됩니다. 이 패드는 두 가지 목적으로 사용됩니다. 마찰을 증가시켜 바람 하중 하에서 패널이 움직이는 것을 방지하고 조임력을 완화하여 알루미늄 프레임이 긁히거나 변형되는 것을 방지합니다. EPDM 고무는 UV 저항성과 내노화성을 가지며 -40°C ~ 80°C에서 안정적으로 작동합니다.

우리는 어떤 종류를 제공합니까?

미드 클램프와 엔드 클램프는 매우 간단하다고 생각하실 것입니다. 대부분 그렇습니다. 그러나 수년에 걸쳐 우리는 한 가지 크기가 모든 사람에게 적합하지 않다는 것을 배웠습니다. 다양한 프로젝트, 다양한 패널, 다양한 현장 조건 등 모두 조금씩 다른 것을 요구합니다. 따라서 당사가 보유하고 있는 품목은 다음과 같습니다. 표준 미드 클램프 – 이것이 귀하의 주력 제품입니다. 이는 기존 프로젝트의 90%에서 볼 수 있는 것과 같은 기존 프레임의 결정질 실리콘 패널에 맞습니다. 모듈 두께는 30mm에서 최대 50mm까지 호환됩니다. 화려한 것은 없고 단지 견고하고 신뢰할 수 있습니다. 표준 엔드 클램프 – 동일한 아이디어이지만 외부 가장자리용입니다. 동일한 두께 범위, 동일한 간단한 설치. 그들은 해야 할 일을 정확히 수행하고 그것을 잘 수행합니다.

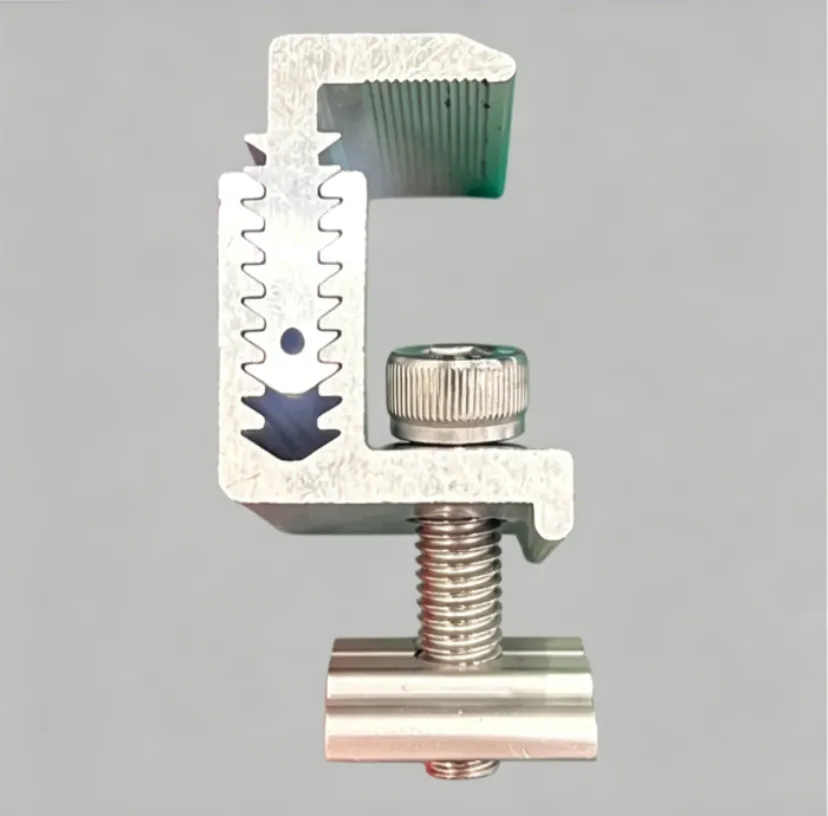

조정 가능한 중간 클램프

이것은 일이 영리해지는 곳입니다. 하나의 단일 클램프는 하나의 모델에서 30/34/38/42mm 또는 35/40/45/50mm의 다양한 두께를 포괄합니다. 더 이상 필요한 두께를 추측할 필요가 없으며, 4가지 작업에 필요한 4가지 부품을 비축할 필요가 없습니다. 하나의 상자를 잡으면 대부분의 시나리오가 보장됩니다. 조정 가능한 엔드 클램프 - 조정 가능한 개념과 동일하지만 가장자리 위치에 대한 것입니다. 행 끝 부분에도 동일한 유연성을 제공합니다. 얇은 필름 중간 및 끝 클램프 - 이것은 약간의 전문 분야입니다. 박막 모듈은 표준 결정질 패널보다 훨씬 얇습니다. 즉, 5~7.7mm입니다. 일반 클램프로는 제대로 고정되지 않습니다. 그래서 우리는 가장자리를 손상시키지 않고 박막 패널을 안전하게 고정하도록 특별히 설계된 더 좁은 조 프로파일을 갖춘 전용 패널을 만듭니다. 그게 우리 라인업이에요. 비표준 두께, 특정 길이, 특정 마감 등 이러한 표준 제품 이외의 제품이 필요한 경우 맞춤 제작도 가능합니다.

설치

간단하고 빠르며 드릴링이 필요하지 않습니다. 클램프 설치는 간단합니다. 패널 자체에 드릴링이 필요하지 않습니다. 표준 절차: 레일(U 채널, C 채널 또는 알루미늄 레일)을 지지 구조물에 장착하고, PV 패널을 위에 놓고, 인접한 패널 사이에 중간 클램프를 배치하고 외부 가장자리에 엔드 클램프를 배치한 다음 볼트를 조입니다. 각 모듈에는 2개의 중간 클램프가 필요하고, 각 행에는 2개의 끝 클램프가 필요합니다. 권장 조임 토크는 모듈 두께 및 현장 조건에 따라 8-15N·m입니다. 너무 느슨하면 패널이 바람에 따라 움직일 수 있습니다. 너무 꽉 조이면 모듈 프레임이 손상될 위험이 있습니다. 모든 배송에는 자세한 토크 권장 사항이 포함되어 있습니다.

응용

옥상부터 지상 마운트까지, 간이 차고부터 BIPV 미드 클램프 및 엔드 클램프까지 거의 모든 유형의 PV 설치에 사용됩니다. 분산형 옥상 PV: 골판지 강철 지붕, 평탄한 콘크리트 지붕, 경사진 타일 지붕 - 클램프가 패널을 레일에 고정합니다. 지상 장착형 태양광 발전소: 수만 개의 패널이 중간 및 끝 클램프를 사용하여 패널별로 연결되어 있습니다. 간이 차고는 어떻습니까? 같은 이야기입니다. 패널은 간이 차고 구조물에 설치되고 클램프는 항상 하는 일을 그대로 수행합니다. 즉, 모든 것을 단단히 고정하는 것입니다.

BIPV는 패널이 실제로 건물 자체의 일부이기 때문에 약간 다릅니다. 하지만 그거 알아요? 여전히 클램프가 필요합니다. 선택 사항이 아닙니다.

그리고 솔직히 말해서 단일 유리 모듈을 사용하든 이중 유리 모듈을 사용하든 평면형이든 기울어짐이든 상관없습니다. 미드 클램프와 엔드 클램프는 전체 어레이가 무너지는 것을 방지하는 접착제입니다. 그것들이 없으면 느슨한 패널 더미밖에 남지 않습니다.

우리 제품을 선택하는 이유는 무엇입니까?

우리는 설탕을 입히지 않을 것입니다. Xiamen Honor Energy는 수년간 PV 장착 사업에 종사해 왔습니다. 우리는 태양광 설비에서 문제가 발생하는 지점을 정확히 알고 있습니다. 클램프는 작을 수 있지만 사람들이 예상하는 것보다 더 자주 실패합니다. 느슨한 나사, 오래된 고무, 마모된 양극산화 코팅 등 이러한 세부 사항 중 하나라도 전체 어레이의 안전을 위협할 수 있습니다. 그렇기 때문에 우리는 6063-T5 알루미늄, 304 스테인리스 스틸, EPDM 고무 등 재료에 있어서 무리한 노력을 기울이지 않습니다. 모두 입증된 업계 표준 솔루션입니다. 적절한 양극 산화 처리는 20년 동안 문제 없이 실외 서비스를 사용할 수 있음을 의미합니다. 우리의 사양은 시중에 나와 있는 대부분의 패널(두께 30mm~50mm)에 적용되며 기본적으로 모두 적용됩니다. 맞춤형 크기가 필요한 경우에도 그렇게 할 수 있습니다. 클램프는 작습니다. 그러나 그들을 과소평가하지 마십시오. 실망시키지 않는 안정적인 클램프가 필요하다면 문의하세요.
