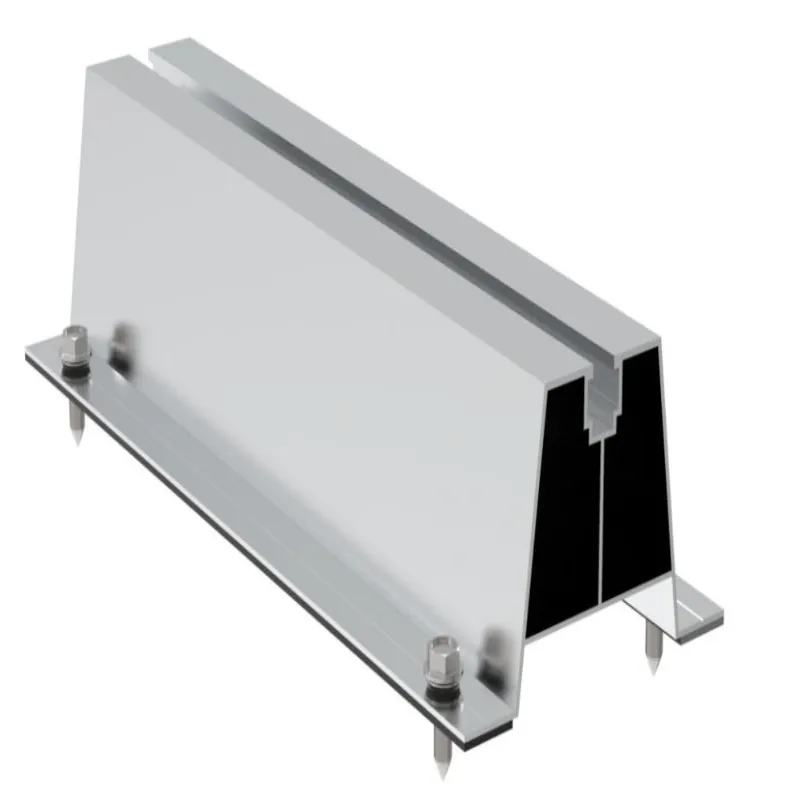

U70 알루미늄 태양광 장착 레일

도매 조달을 위한 Xiamen Honor Energy의 U70 알루미늄 태양광 장착 레일. 해안 염수 분무 환경, 비가 오는 지역, 고온 지역, 서리가 발생하기 쉬운 지역에서 안정적인 성능을 제공합니다. 그러나 추가적인 보호 처리를 하지 않으면 화학적 부식이 심한 현장에는 적합하지 않습니다. U70 모델 외에도 U30 및 U50을 포함한 대체 변형도 공급합니다. 또한 실제 현장 조건을 기반으로 전문적인 기술 권장 사항을 제공할 수 있습니다.

제품 사양

장점

비용 효율적인 미니 레일 설계로 알루미늄 소비와 지붕 하중을 줄입니다.

신속한 현장 설치로 대규모 상업용 옥상 프로젝트의 인건비를 절약할 수 있습니다.

방수 EPDM 개스킷을 사용하여 사다리꼴/골판형 금속 지붕에 완벽하게 맞습니다.

고강도 6005 T5 알루미늄 합금, 우수한 바람 및 눈 하중 성능.

대부분의 PV 클램프 및 태양광 모듈과 호환되는 범용 T 슬롯입니다.

짧은 길이의 프로파일로 포장 및 운송이 편리하고 변형 위험이 적습니다.

U70 알루미늄 태양광 장착 레일을 설치하는 방법

1단계: 금속 지붕 아래 도리를 찾아 드릴링 위치를 표시합니다. 나사는 지붕 시트뿐만 아니라 도리에도 고정해야 합니다.

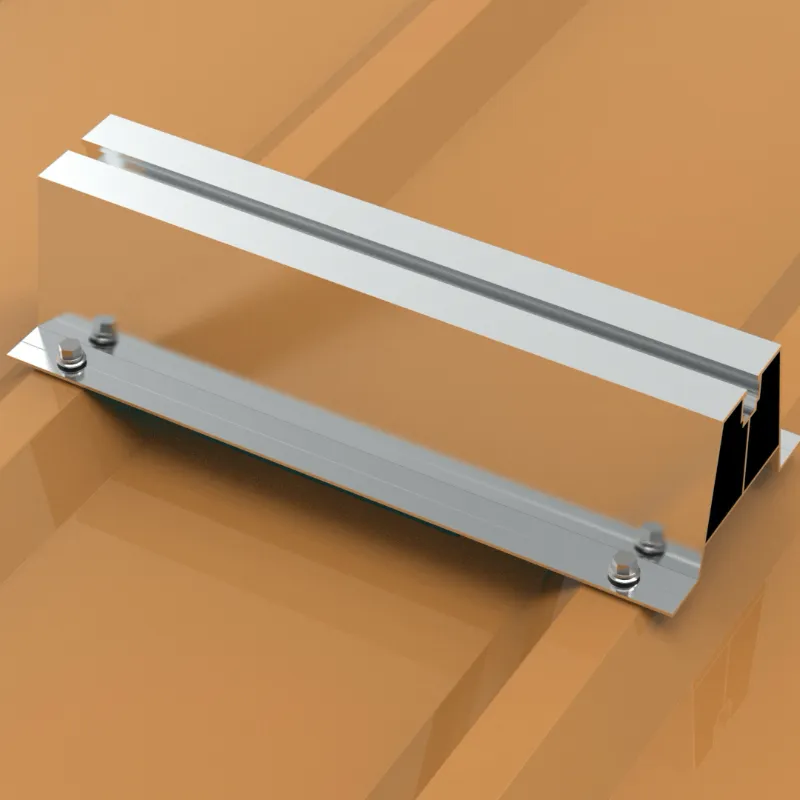

2단계: U70 레일을 표시된 위치에 놓습니다. EPDM 방수 개스킷과 함께 셀프 드릴링 나사로 지붕 도리를 고정합니다. 필요한 토크로 조이십시오.

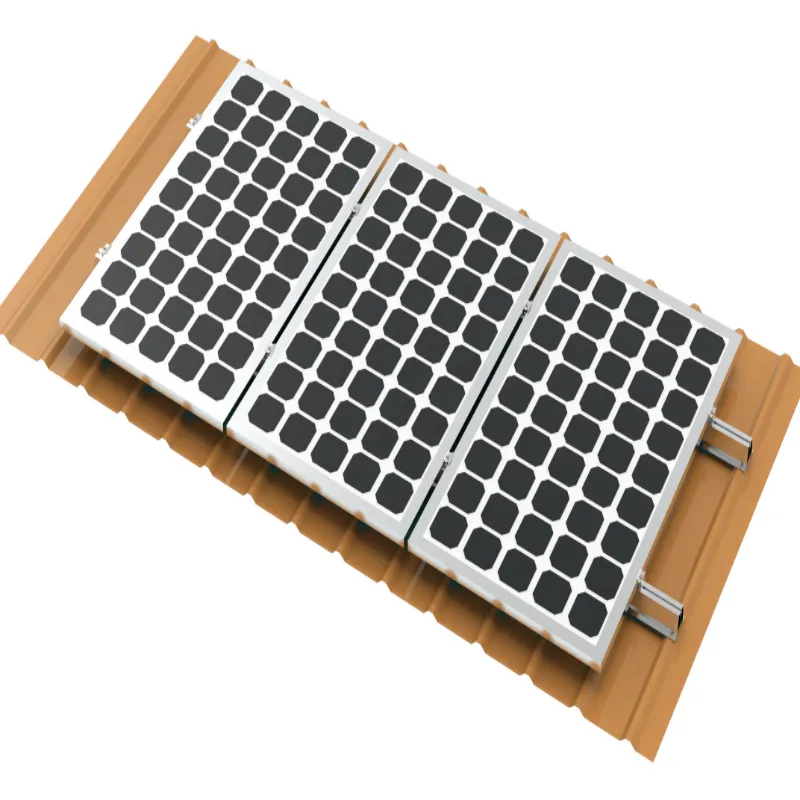

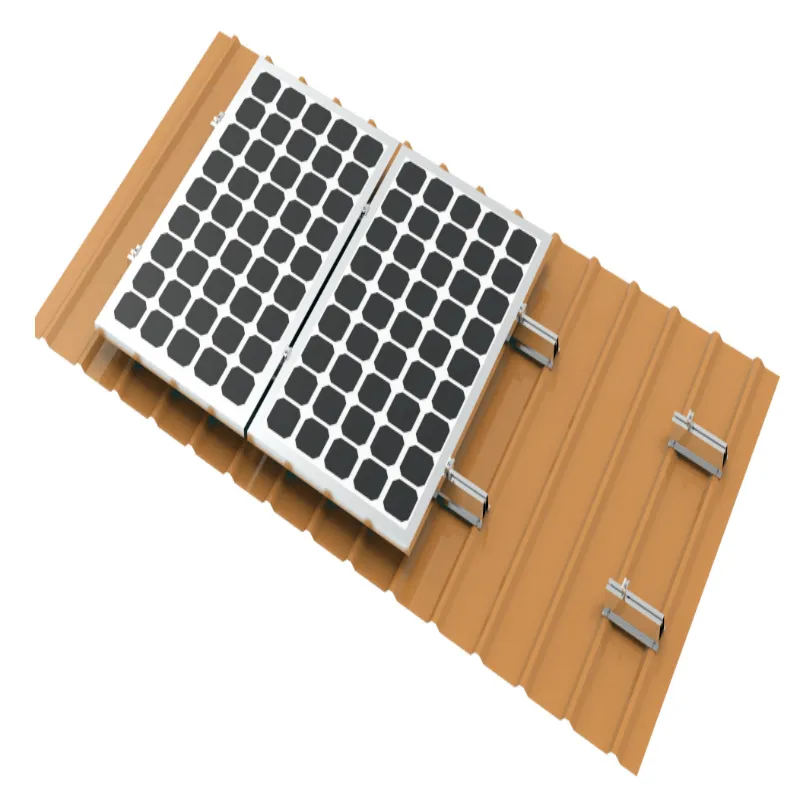

3단계: 태양광 모듈 치수에 따라 여러 개의 U70 레일을 배열합니다. 모든 모듈 모서리가 레일로 지지되는지 확인하십시오. U70 레일 상단에 PV 모듈을 놓습니다.

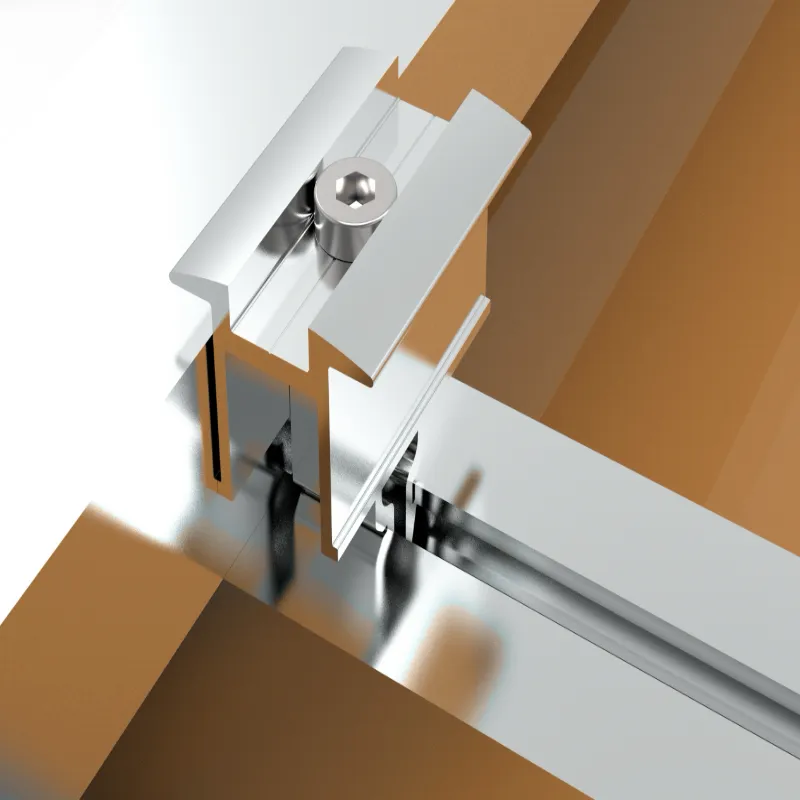

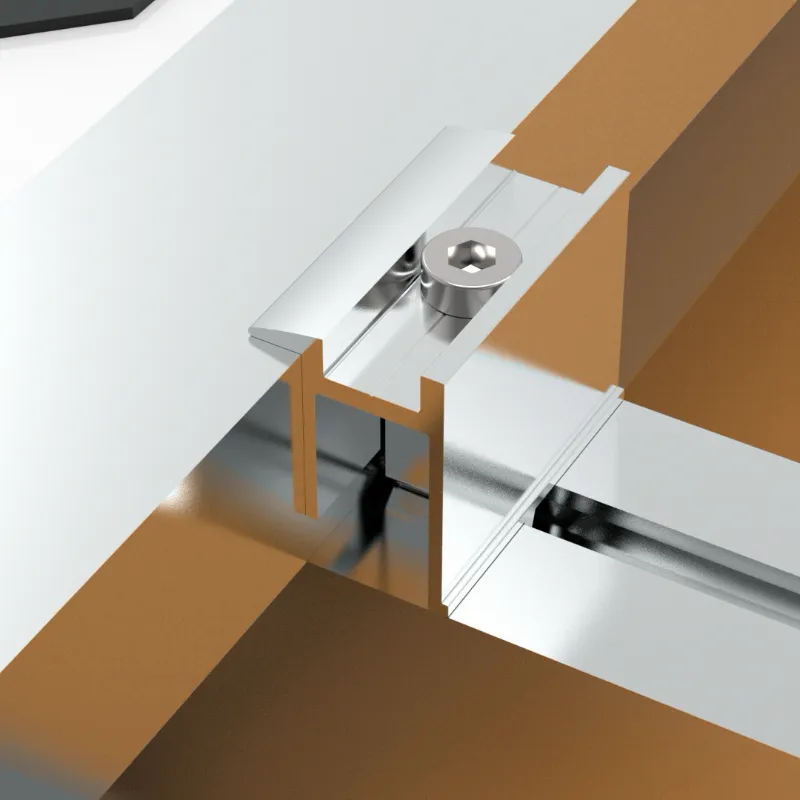

4단계: 빠른 설치 엔드 클램프 및 중간 클램프를 설치하고 지정된 토크로 조여 모듈 프레임을 단단히 고정합니다.

5단계: 모든 나사 토크와 개스킷 무결성을 다시 확인합니다. 설치가 완료되었습니다.

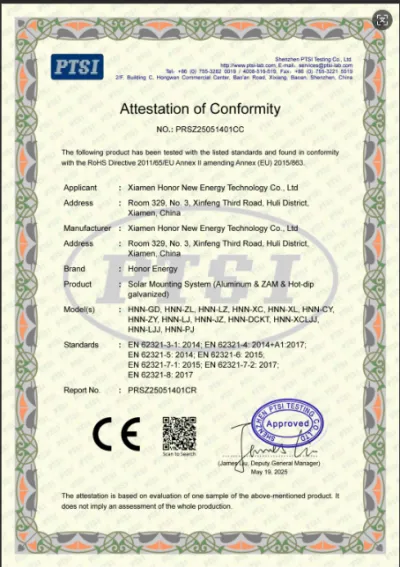

인증

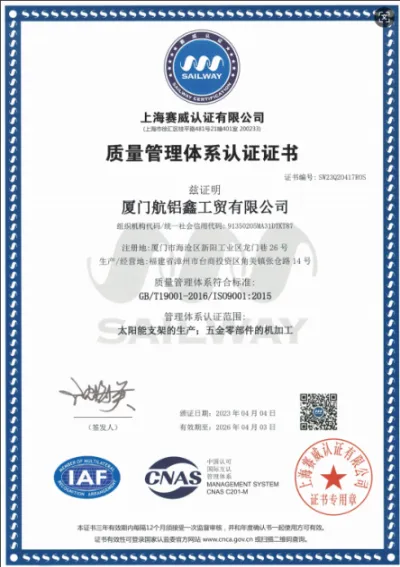

U70 알루미늄 태양광 패널 레일은 품질 관리하에 제조되었으며 ISO9001 표준 인증을 받았습니다.

배가 나왔습니다.

U자형 미니레일은 길이가 짧기 때문에 상자에 포장되어 나무 팔레트에 고정되어 상품을 깔끔하게 유지하고 운송 중 변형을 방지합니다.

FAQ

Q1: 이 U자형 미니레일은 어떤 종류의 지붕에 적합합니까?

A: 주로 사다리꼴 및 골판지 금속 지붕용으로 설계되었습니다. 나사는 지붕 도리 위에 고정되어야 합니다. 도리 없는 얇은 시트나 콘크리트 평탄한 지붕에는 적합하지 않습니다.

Q2: 레일은 어떤 재질과 표면 마감을 채택합니까?

A: 6005 T5 알루미늄 합금에 양극 산화 처리된 표면 처리가 되어 있어 장기간 실외 사용에 적합한 내식성을 갖추고 있습니다.

Q3: 보증 기간은 어떻게 되나요?

A: 레일에 대한 재료 보증은 10년입니다. 설치로 인한 손상 및 인위적인 손상은 제외됩니다.

Q4: 설치 시 용접이 필요합니까?

A: 용접이 전혀 필요하지 않습니다. 자체 드릴링 나사로 레일을 고정하고 T-볼트와 클램프로 PV 모듈을 고정합니다. 모든 연결은 볼트로 연결됩니다.

Q5: 연장을 위해 레일을 접합해야 합니까?

A: 스플라이스 커넥터는 필요하지 않습니다. 짧은 단면의 미니 레일로서 태양광 모듈의 각 모서리 바로 아래에 배치됩니다.

Q6: 포장 방법은 무엇입니까? A: 레일은 상자에 포장되어 나무 팔레트에 고정되어 깔끔하게 유지되고 운송 중 변형을 방지합니다.

Q7: 어떤 태양광 PV 모듈이 호환됩니까?

A: 프레임 높이가 30~45mm인 대부분의 주류 PV 모듈과 호환되며 해당 미드 클램프 및 엔드 클램프와 일치합니다.

Q8: 풍하중 성능은 신뢰할 수 있나요?

A: 풍하중 성능은 도리 레이아웃과 나사 위치에 따라 달라집니다. 나사는 지붕 시트에만 고정하는 것이 아니라 강철 도리 위에 고정해야 합니다. 현지 풍하중 요구 사항을 충족하도록 설계된 간격에 따라 시공합니다.

Q9: 고객이 지정한 길이로 레일을 절단할 수 있습니까?

A: 길이 공차는 ±2mm로 맞춤형 절단 서비스가 가능합니다. 필요한 치수를 알려주십시오.
